Elektromekaniska lås

Användningsområde

Enkla elslutbleck för dörrar med lägre säkerhetskrav. Produkterna lämpar sig väl för intern låsning inom handel, kontor och industri, där funktionalitet, driftsäkerhet och enkel installation är viktiga faktorer.

Funktion

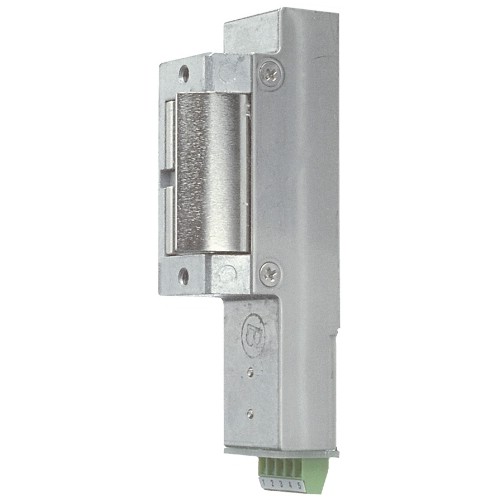

Elslutblecken finns i två huvudutföranden:

• Rättvänd funktion (14, 24, 514): Låst vid spänningsbortfall.
• Omvänd funktion (114, 5114): Olåst vid spänningsbortfall.

Egenskaper

• Vridfall i stål och låshus i slitstark zinklegering.
• Avsedda för användning i kombination med enkel- eller dubbelfallås.
• Brythållfasthet på 4 kN (400 kg).
• Kan erhållas med mikrobrytare för låskolvskontakt.

Viktig säkerhetsinformation

• Enkla elslutbleck får aldrig användas i brandcellsavskiljande dörrar.

Rättvänd funktion (14, 24, 514)

• Låst vid spänningsbortfall.
• Brythållfasthet: 4 kN (400 kg).
• Kan erhållas med mikrobrytare för låskolvskontakt (514).

Omvänd funktion (114, 5114)

• Olåst vid spänningsbortfall.
• Brythållfasthet: 4 kN (400 kg).
• Kan erhållas med mikrobrytare för låskolvskontakt (5114).

Tekniska data

• Elslutblecken ska alltid anslutas till likspänning.
• En skyddsdiod, exempelvis 1N4004, ska monteras så nära elslutbleckets spole som möjligt.
• Skyddsdioden skyddar styrande elektronik, såsom kodlås och kortläsare, mot transienter och bidrar till en långsiktigt pålitlig funktion.
• 12 VDC ±10 %: 190 mA.
• 24 VDC ±10 %: 110 mA.
• Mikrobrytare: enpoligt växlande.
• Maximal belastning för mikrobrytare: 30 VDC, 1 A.

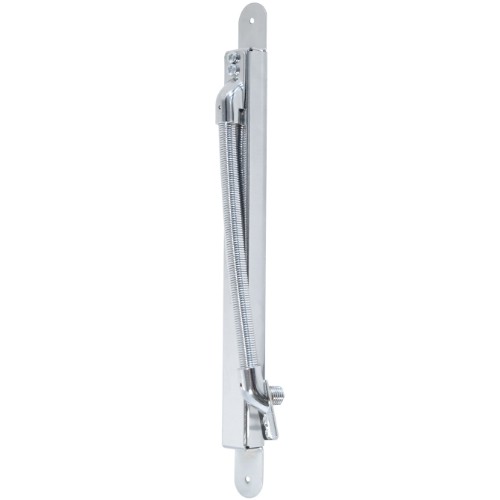

EA281 är avsedd för säker och pålitlig överföring av de flesta elektriska ledningar mellan dörr och karm.

• Utformad för maximal böjningshållfasthet genom ledning med högsta möjliga trådantal.
• Anpassad för kablar med en maximal diameter på 8,5 mm.
• Rekommenderas när dörrens öppningsvinkel överstiger 120°.
• Rekommenderas även vid sidoförskjutning som överstiger 40 mm.

För extrakraftiga elslutbleck
Välj stolpe utifrån låsfunktion samt aktuell dörr- och karmtyp för en säker och korrekt installation.

För standardelslutbleck
Välj stolpe baserat på låsmodell – dubbel- eller enkelfallås – samt dörr- och karmtyp. Stolparna nedan för dubbelfallås uppfyller kraven för brandklassade dörrar, vilket bidrar till en trygg och regelrätt lösning.

För enkla slutbleck
Välj stolpe som är anpassad efter dörrens och karmens utförande för optimal funktion och långsiktig hållbarhet.

Till enkla elslutbleck.

Användningsområde

Monteringsstolparna är framtagna för att säkerställa en funktionell, säker och professionell installation av enkla elslutbleck i olika dörr- och karmkonstruktioner.

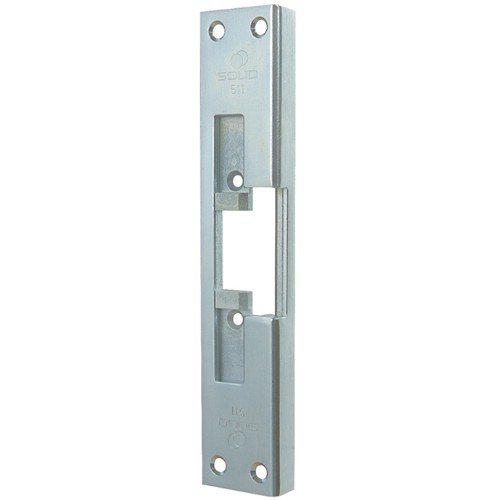

• Monteringsstolpe 511 kan användas i karmar av trä, stål och aluminium.
• Monteringsstolpe 512 är anpassad för överfalsade, tunna trädörrar.
• Monteringsstolpe 521 kan monteras i isolerade aluminiumkarmar i kombination med dubbelfallås.

Funktion och val av monteringsstolpe

Valet av monteringsstolpe baseras på flera faktorer som tillsammans skapar en optimal och långsiktigt hållbar kombination av dörr, lås och elslutbleck. En korrekt anpassad lösning bidrar till hög driftsäkerhet, effektiv installation och pålitlig funktion.

Vid val av stolpe behöver bland annat följande beaktas:

• Dörrens utformning och profil, exempelvis ofalsad eller falsad konstruktion.
• Material i karm och dörrblad, såsom trä, aluminium eller stål.
• Typ av mekaniskt lås, exempelvis enkelfallås eller dubbelfallås.
• Plösmåttet, det vill säga avståndet mellan dörrbladets framkant och låsets kolv.

Genom att säkerställa rätt kombination av lås, elslutbleck och monteringsstolpe skapas en lösning med hög kvalitet, god passform och trygg funktion.

Särskilda krav för brandklassade dörrar

För dörrar med brandteknisk klass EI/E 60, EI/E 30 eller EI/E 15 får enkla elslutbleck inte användas som dörrhållande beslag.

Vid osäkerhet kring lämplig kombination av mekaniskt lås och elslutbleck i brandklassade dörrar rekommenderas kontakt med ASSA eller genomgång av Boverkets byggregler, BBR 94.3, avsnitt 5:6214.

Till standardelslutbleck.

Användningsområde

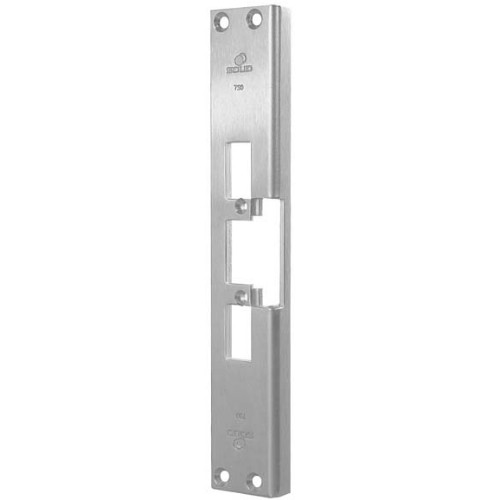

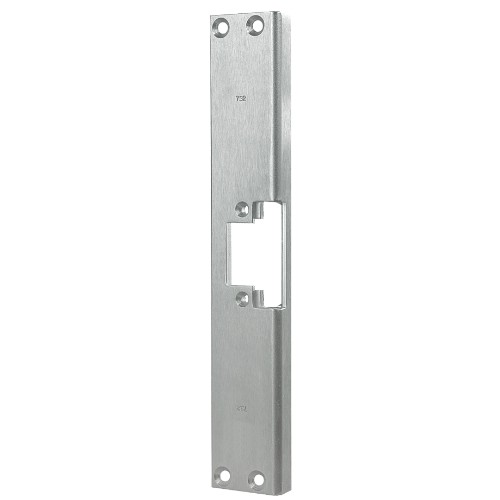

Stolpe 725, 730, 731/17, 731/20 och 731/26 är avsedda för montering i trä-, stål- och aluminiumkarmar i kombination med dubbelfallås monterade i dörrbladet.

Funktion och val av stolpe

Valet av monteringsstolpe baseras på flera faktorer för att säkerställa en säker, funktionell och långsiktigt hållbar kombination av dörr, lås och elslutbleck. Dörrens konstruktion och utförande är avgörande vid valet.

• Karmens och dörrbladets material, exempelvis trä, aluminium eller stål.
• Dörrens profil, såsom ofalsad eller falsad dörr.
• Typ av mekaniskt lås – enkelfallslås eller dubbelfallslås.
• Plösmåttet, det vill säga avståndet mellan dörrbladets framkant och låsets kolv.

Genom att beakta dessa förutsättningar kan rätt elslutbleck och monteringsstolpe väljas för en effektiv, pålitlig och professionell installation.

Särskilda normer för brandklassade dörrar

• Dörren ska vara utrustad med ett fallås vars kolv inte kan uppreglas.
• Kolvens ingrepp i slutblecket ska vara minst 10 mm.
• För dörrar i brandklass EI/E30 eller EI/E15 krävs ett kolvingrepp på minst 7 mm.

Vid osäkerhet kring kombinationen av lås och elslutbleck för brandklassade dörrar rekommenderas kontakt med tillverkaren. Se även Boverkets byggregler, BBR 94.3, avsnitt 5:6214.

Fler modeller finns tillgängliga.

Monteringsstolpe för standard elslutbleck är framtagen för att möjliggöra en säker och korrekt anpassning av infästning och funktion utifrån den aktuella dörrmiljön. Valet av monteringsstolpe baseras på typ av mekaniskt lås, exempelvis enkel- eller dubbelfallås, samt avståndet mellan dörrbladets framkant och låsets fallkolv (plösmått).

Tekniska data:

• Anpassad för trä-, stål- och aluminiumkarmar.
• Kompatibel med förreglade enkelfallås.
• Plösmått: 15 mm.
