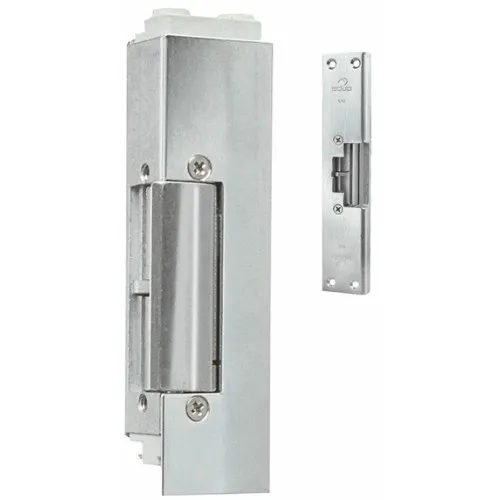

Elslutbleck enkla SOLID
14, 24, 514, 114, 5114

Användningsområde

Enkla elslutbleck för dörrmiljöer med lägre säkerhetskrav. De lämpar sig väl för intern låsning inom handel, kontor och industri, där en funktionell, pålitlig och kostnadseffektiv lösning efterfrågas.

Funktion

Elslutblecken finns i två huvudutföranden:

• Rättvänd funktion (14, 24, 514): Låst vid spänningsbortfall.
• Omvänd funktion (114, 5114): Olåst vid spänningsbortfall.

Egenskaper

• Vridfall i stål och låshus i slitstark zinklegering.
• Används i kombination med enkel- eller dubbelfallås.
• Konstruerade för tillförlitlig funktion i interna dörrmiljöer.
• Viktigt: Enkla elslutbleck får aldrig användas i brandcellsdelande dörrar.

Rättvänd funktion (14, 24, 514)

• Brythållfasthet: 4 kN (400 kg).
• Kan erhållas med mikrobrytare.
• Låskolvskontakt finns för modell 514.

Omvänd funktion (114, 5114)

• Brythållfasthet: 4 kN (400 kg).
• Kan erhållas med mikrobrytare.
• Låskolvskontakt finns för modell 5114.

Tekniska data

• Elslutblecken ska alltid anslutas till likspänning.
• Skyddsdiod, exempelvis 1N4004, ska monteras så nära elslutbleckets spole som möjligt.
• Skyddsdioden minskar risken för transienter och skyddar ansluten styrelektronik, exempelvis kodlås och kortläsare.
• 12 VDC ±10 %: 190 mA.
• 24 VDC ±10 %: 110 mA.
• Mikrobrytare: enpoligt växlande.
• Maximal belastning för mikrobrytare: 30 VDC, 1 A.
