Gassvetsutrustning

Komplett sats med svets- och skärbrännare

En mångsidig och professionell sats för svetsning, skärning, lödning och värmning. Handtaget D75 ERGO arbetar enligt injektorprincipen, där oxygen transporterar bränngasen (acetylen) fram till brännaren. Detta ger en enkel och noggrann inställning av gasblandningen för effektivt och tillförlitligt arbete.

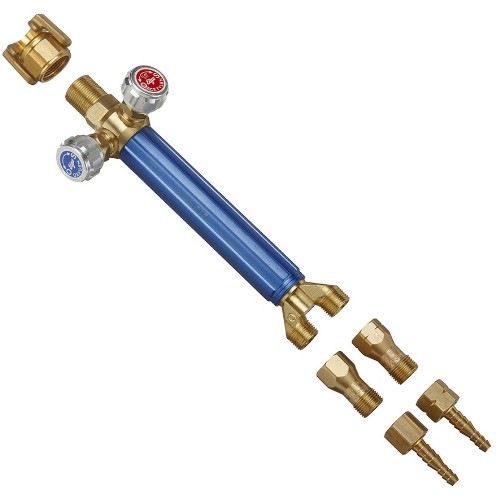

Det ergonomiskt utformade handtaget kombinerar funktionell design med ett stabilt grepp och god styrbarhet, vilket bidrar till hög komfort och precision för svetsaren. Samtliga komponenter är utbytbara och kompatibla med motsvarande brännarsystem på marknaden, vilket ger flexibilitet och långsiktig användbarhet.

Satsen levereras i en robust plåtlåda för säker förvaring och smidig transport, inklusive drift- och skötselinstruktioner.

Innehåll:

• Handtag D75 ERGO, komplett
• Svetsinsats 80 l/h
• Svetsinsats 160 l/h
• Svetsinsats 315 l/h
• Svetsinsats 500 l/h
• Svetsinsats 800 l/h

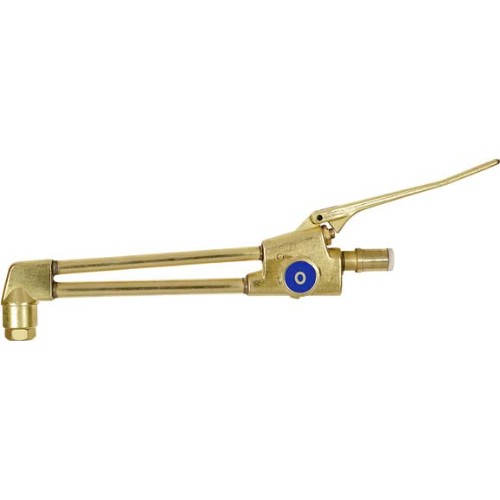

• Skärinsats med rattventil och munstycksfäste 90°
• Sticklågemunstycke 1–3 mm
• Sticklågemunstycke 3–8 mm
• Sticklågemunstycke 8–20 mm
• Sticklågemunstycke 20–50 mm
• Tvåhjuligt skärstöd
• Rensnålsats
• Fast nyckel, 15 mm
• Datakort D75

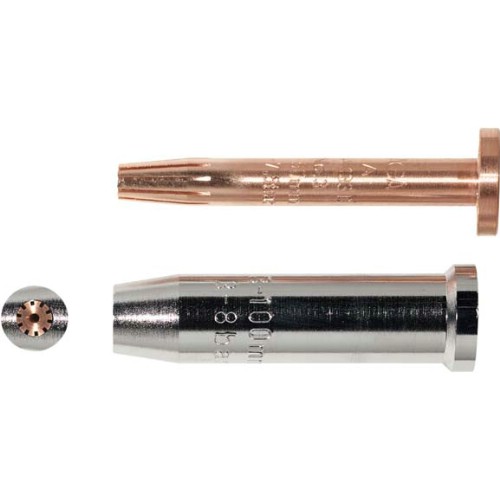

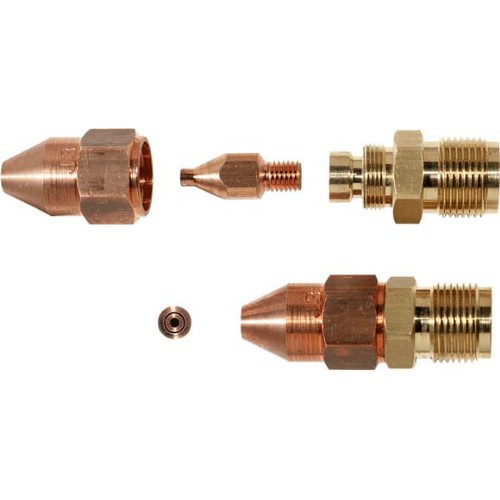

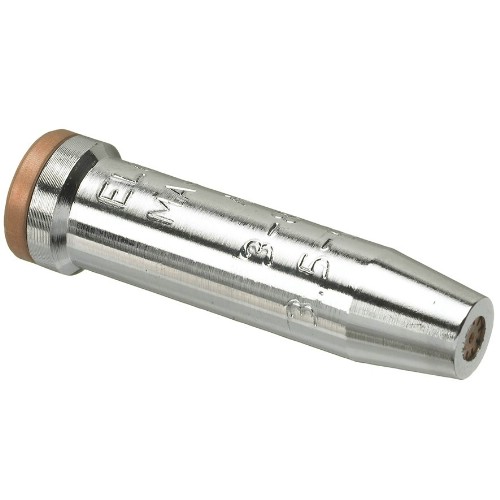

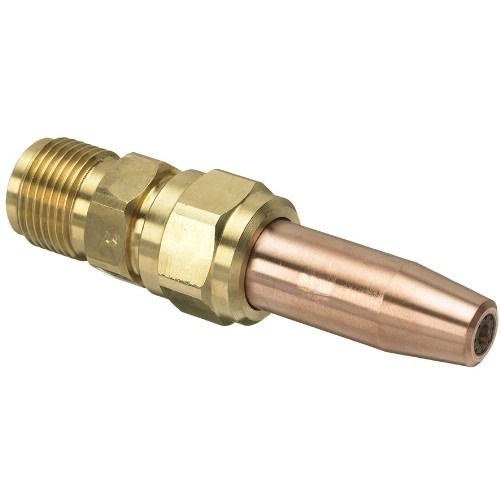

Plantätande sticklågemunstycke för D75-systemet, tillverkat i helsmidd koppar för hög kvalitet, hållbarhet och driftsäkerhet.

• Exakt cylindriskt utformade gaskanaler som bidrar till en stabil och turbulensfri skärstråle.
• Utvecklat för effektiv och noggrann skärning med jämnt och pålitligt resultat.
• Kompatibelt med D75-systemet samt med brännare från andra fabrikat som använder plantätning.

Arbetstryck avser: Bränngas / oxygen.

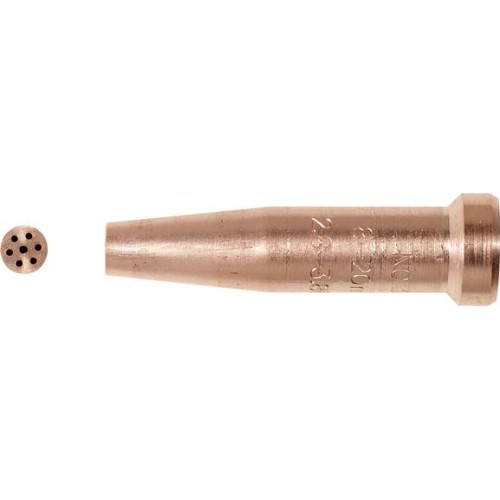

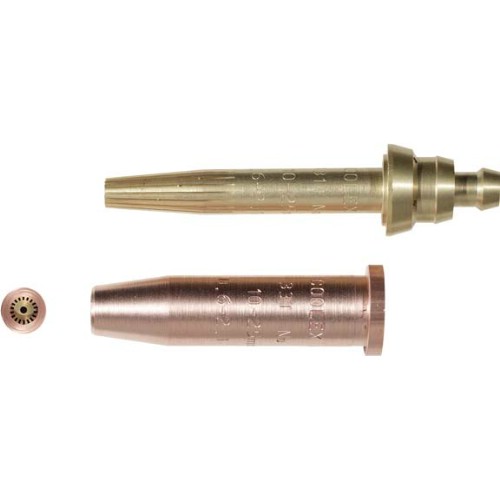

3-kontätande sticklågemunstycke för S80 och Cuttex, smitt i ett stycke koppar för hög kvalitet, hållbarhet och driftsäkerhet. Munstycket är anpassat för effektiv skärning i material med en tjocklek på upp till 300 mm och passar även brännare från andra fabrikat.

• 3-kontätande konstruktion för stabil och pålitlig funktion
• Tillverkat i ett stycke koppar för god värmeledning och lång livslängd
• Passar S80, Cuttex och flera andra brännarfabrikat
• För alla typer av skärning upp till 300 mm
• Arbetstryck avser: Bränngas / oxygen

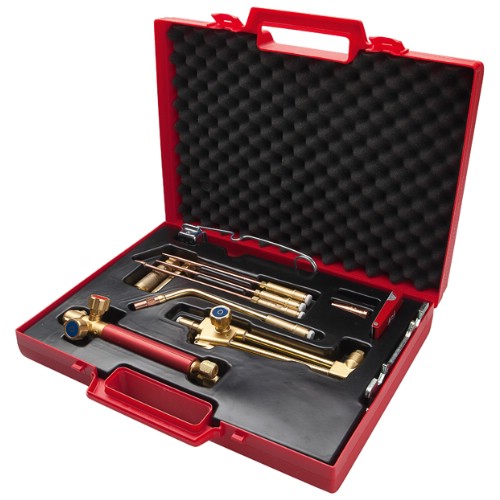

Komplett sats med svets- och skärbrännare, utvecklad för medeltunga till tunga arbetsuppgifter inom exempelvis krävande offshoreindustri. Det kraftfulla brännarsystemet är konstruerat enligt tryckprincipen och erbjuder hög driftsäkerhet, precision och effektivitet även i tuffa arbetsmiljöer.

Samtliga komponenter i satsen är utbytbara mot motsvarande system på marknaden, vilket ger god flexibilitet och långsiktig användbarhet. Alla delar är tillverkade med hög noggrannhet för att säkerställa jämn kvalitet och tillförlitliga resultat vid svetsning och skärning.

Satsen levereras i en robust plåtlåda för säker förvaring och smidig transport, inklusive drift- och skötselinstruktioner.

Innehåll:

• Handtag S80, komplett
• Svetsinsats 80 l/h
• Svetsinsats 230 l/h
• Svetsinsats 400 l/h
• Svetsinsats 650 l/h
• Svetsinsats 1 000 l/h
• Svetsinsats 1 250 l/h
• Skärinsats med hävarmsventil och munstycksfäste 90°
• Sticklågemunstycke 3–10 mm
• Sticklågemunstycke 10–25 mm
• Sticklågemunstycke 25–50 mm

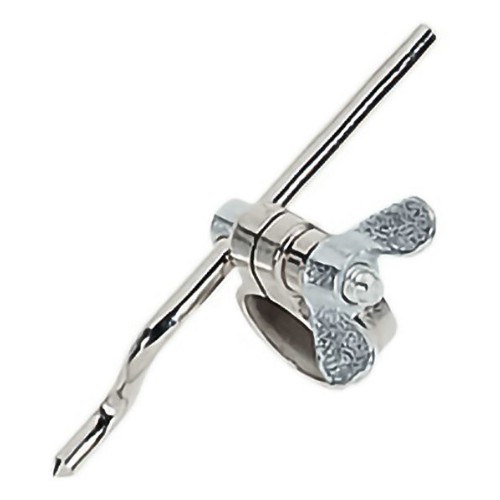

• Cirkelskärstöd
• Tvåhjuligt skärstöd
• Rensnålsats
• Datakort S80

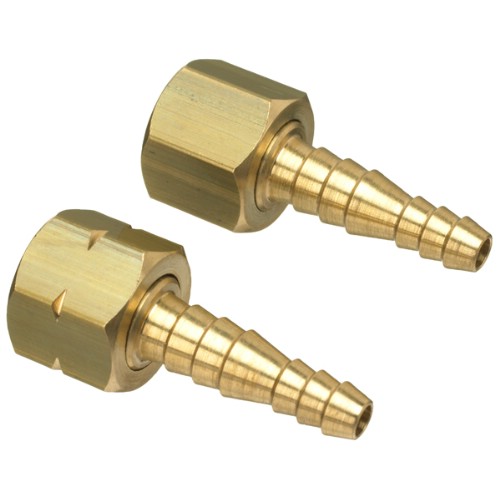

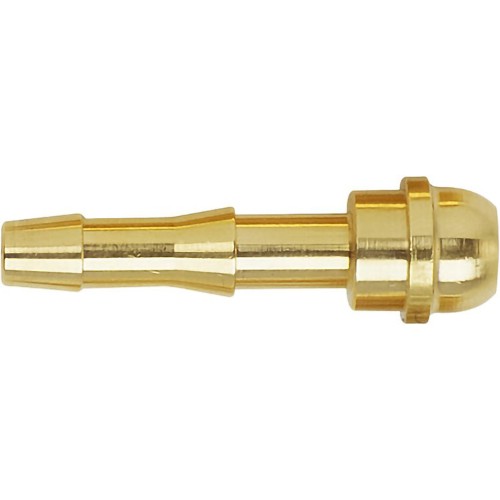

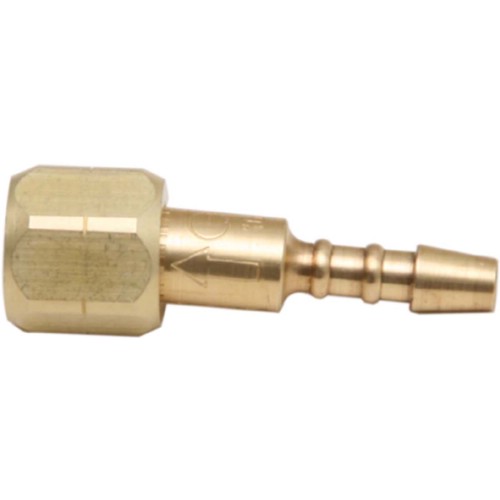

Slangsocklar komplett med muttrar.

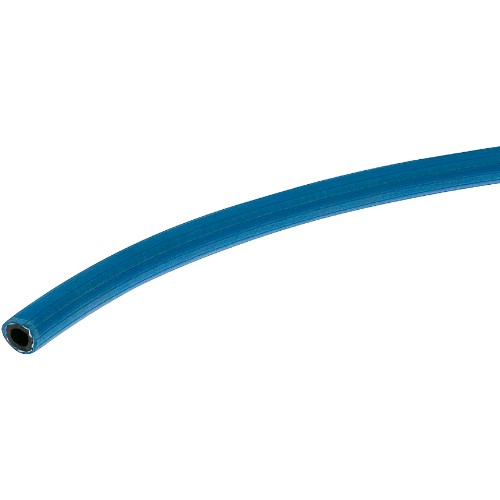

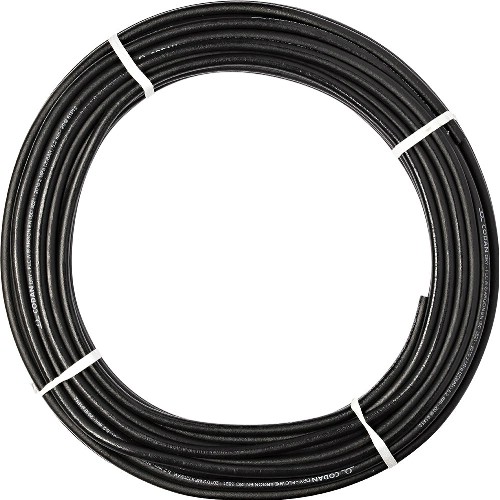

Flexibel svetsslang för argon, utvecklad för krävande industriella svetsapplikationer. Slangen är särskilt konstruerad för att effektivt motverka att fukt tränger in från utsidan, vilket bidrar till en stabil och pålitlig gasförsörjning.

• Flexibel och lätt att hantera i industriella miljöer
• Anpassad för argon vid svetsning
• Effektivt fuktskydd för bibehållen gaskvalitet
• Bidrar till starka, jämna och icke-porösa svetsfogar

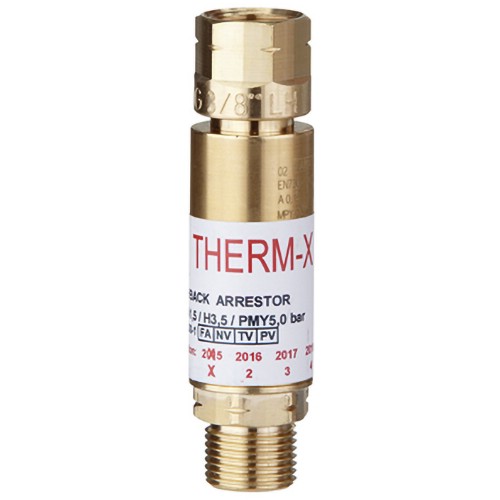

ELGA THERM-X är ett pålitligt bakslagsskydd med de viktigaste säkerhetsfunktionerna för en trygg och effektiv gasanvändning. Produkten är inte återställningsbar, vilket innebär att bakslagsskyddet ska bytas ut efter ett genomgående bakslag för att säkerställa fortsatt säker funktion.

• Filter som skyddar backventilen från föroreningar och bidrar till en driftsäker funktion.
• Flammspärr i sintermetall som stoppar och släcker bakeld.
• Backventil som effektivt förhindrar bakströmning.
• Termisk smältsäkring som stänger gastillförseln vid överhettning.

Godkännande och standard:

• Svenskt godkännande: SP 2010/78Q.
• Tillverkad i enlighet med EN-730.

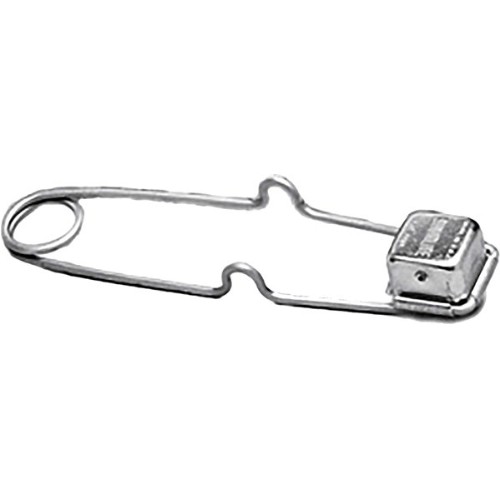

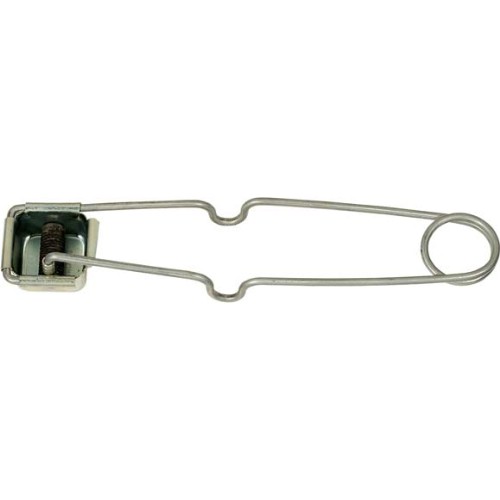

Gaständare av modellen Shurlite med fjädrande skänkel och utbytbara stift. En robust och praktisk lösning som ger flexibel användning och enkel service.

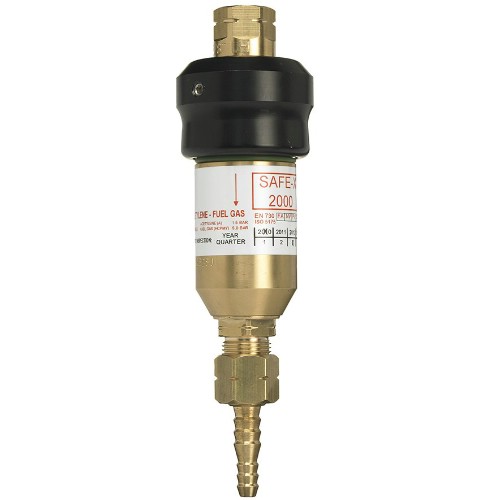

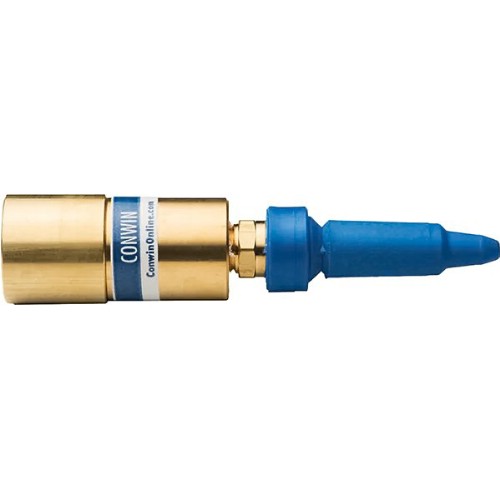

SAFE-X 2000 är ett pålitligt och återställningsbart bakslagsskydd som bidrar till ökad säkerhet, effektiv drift och långsiktig trygghet i anläggningen.

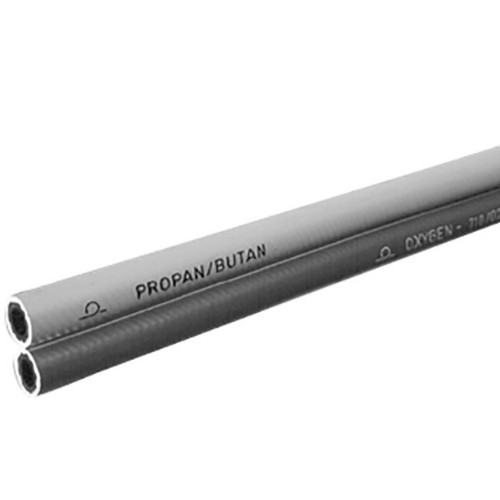

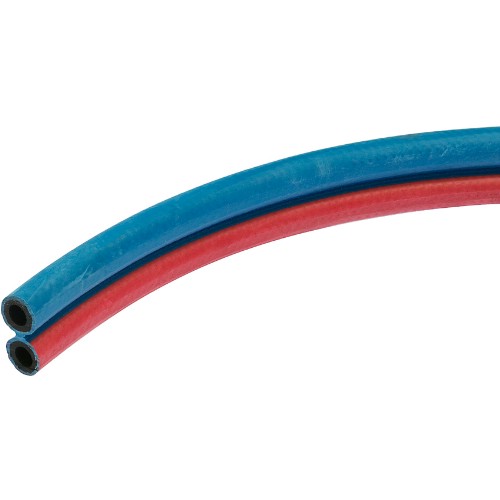

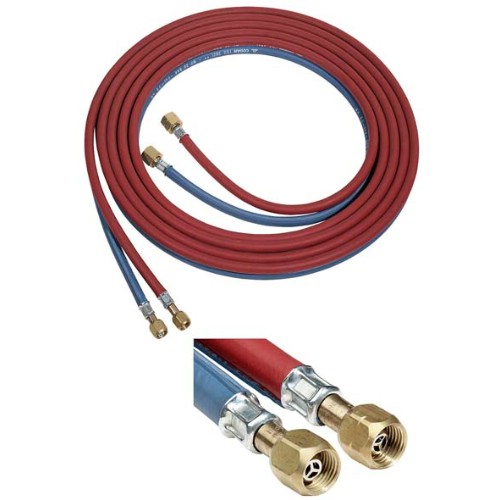

Tvillingslang för svetsgas, konstruerad för säker och effektiv användning i professionella svetsmiljöer.

• Innertub: Svart, slät SBR/NR för god slitstyrka och pålitlig funktion.
• Armering: Spiraliserad textilcord som ger stabilitet, flexibilitet och hållbarhet.
• Yttertub: Blå och röd, slät NR/EPDM för tydlig identifiering och god beständighet.
• Användningsområde: Tvillingslang för svetsgas.
• Temperaturområde: -30 °C till +70 °C.
• Standarder och godkännanden: Uppfyller kraven enligt EN 559 och ISO 3821.
• Leveransform: Bobin.

Gaständare med fjädrande stång och utbytbara tändstenar för en smidig, pålitlig och långsiktig användning.

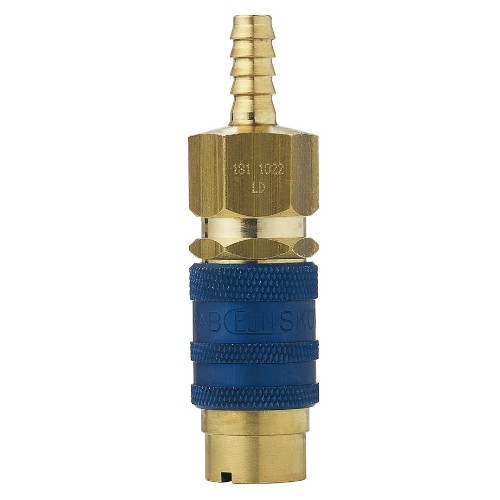

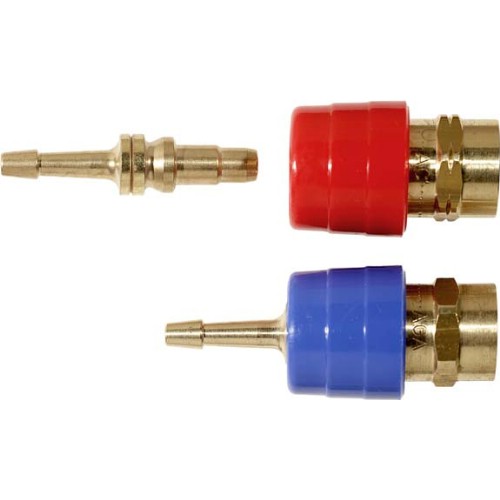

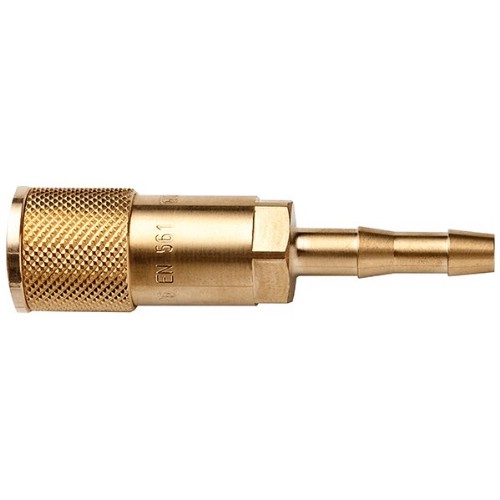

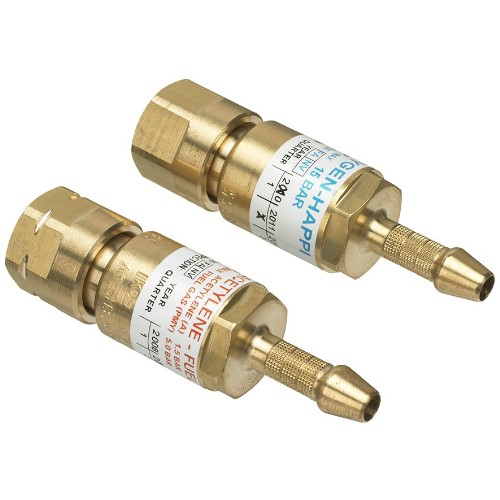

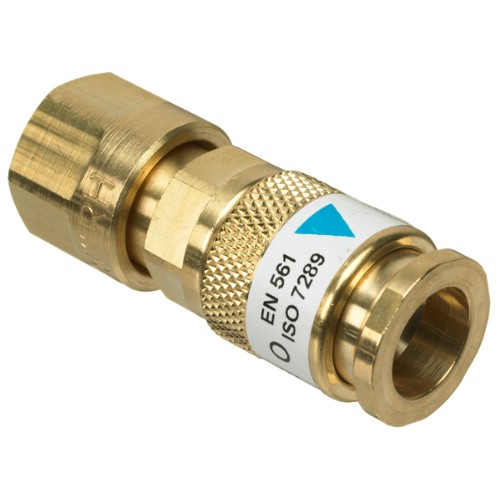

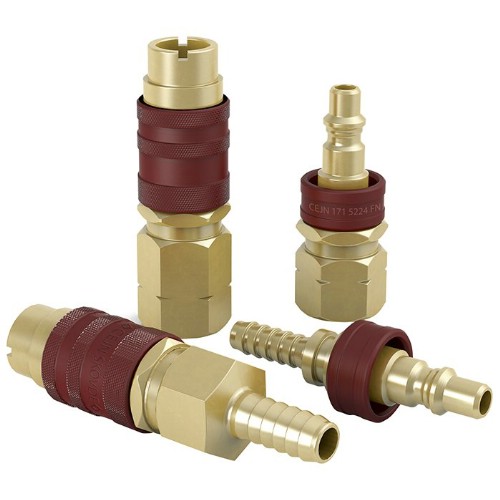

Våra snabbkopplingar är godkända enligt EN ISO 561 och utformade för säker, effektiv och pålitlig hantering av respektive gassort. Samtliga komponenter är anpassade för sitt användningsområde och möjliggör enkel anslutning och frånkoppling utan behov av verktyg.

• Snabbkoppling med invändig gänga: Avsedd för anslutning till regulator eller bakslagsskydd.
• Snabbkoppling med slanganslutning: Avsedd för anslutning på slangsidan.
• Nippel med invändig gänga: Avsedd för anslutning till handtagets backventil. Observera att en backventil enligt lag ska vara monterad mellan handtaget och snabbkopplingen.
• Nippel med slanganslutning: Avsedd för anslutning på slangsidan.

Godkännande: Snabbkopplingarna uppfyller kraven enligt EN ISO 561, vilket bidrar till hög säkerhet, kvalitet och trygghet vid användning.

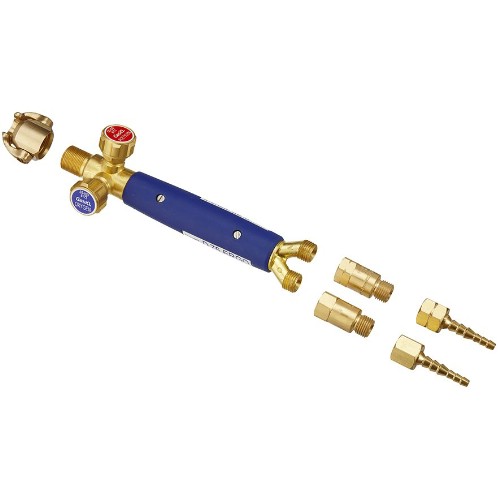

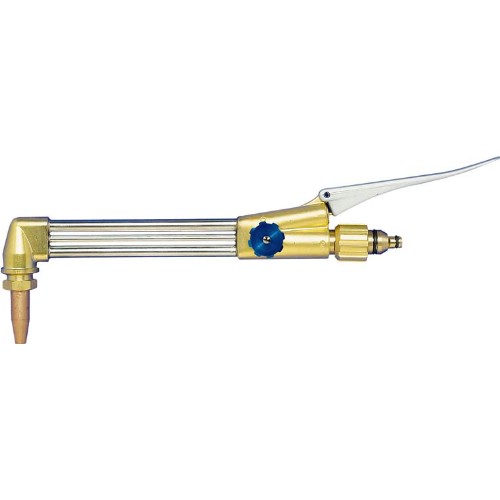

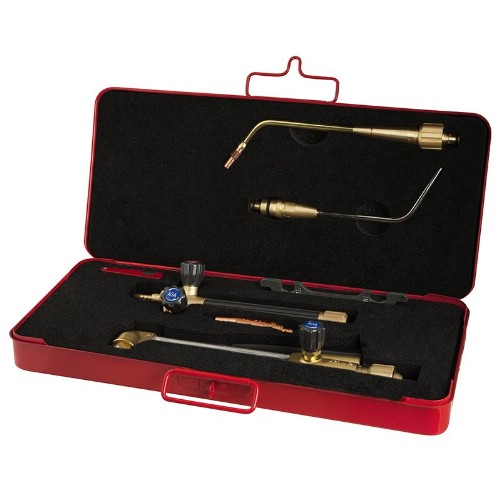

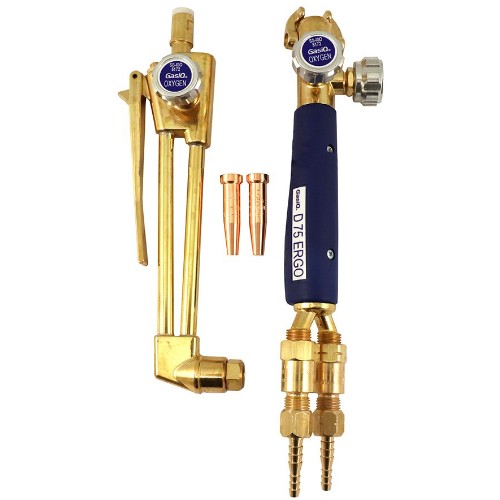

Skärset för D75-systemet – en komplett och tillförlitlig lösning för effektiv och precis skärning. Setet innehåller:

• Komplett handtag med backventiler
• Skärinsats med hävarm
• Munstycksfäste 90°
• Skärmunstycken för materialtjocklekar 3–8 mm och 8–20 mm
• Skärtabell för säker och korrekt inställning

Skärsetet är utformat för hög funktionalitet, noggrannhet och driftsäkerhet i professionella arbetsmiljöer.

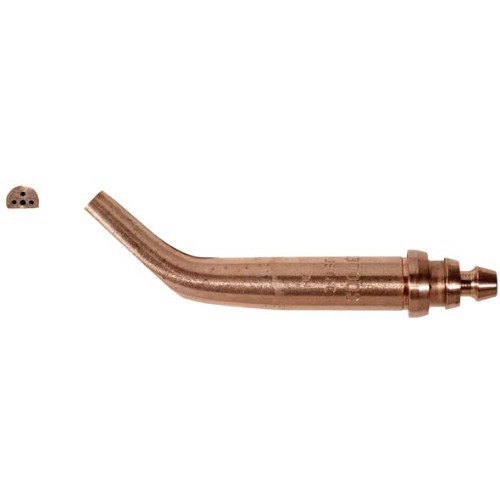

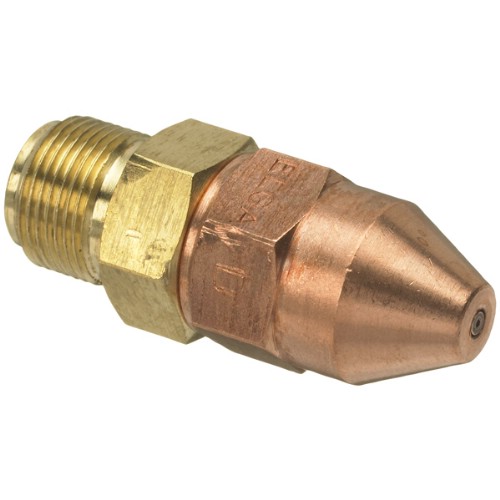

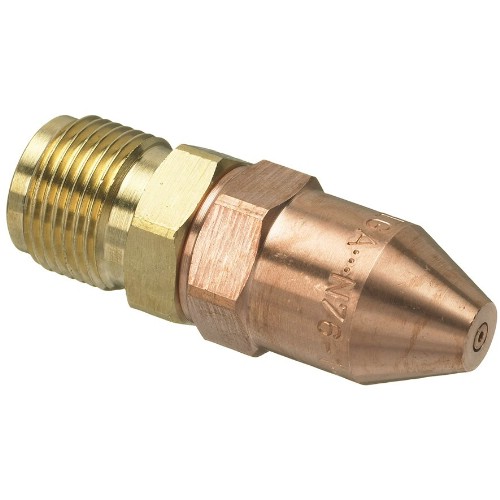

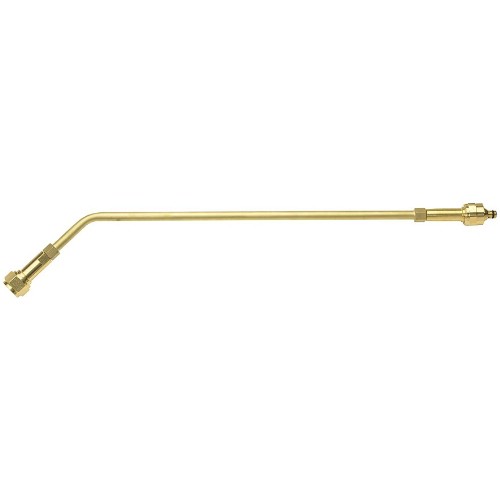

Värmningsinsats för D 75 Ergo och D 75 VVS.

ETIM-klasskod: EC004341
Gasflöde oxygen: 500l/h / 800l/h / 1000l/h

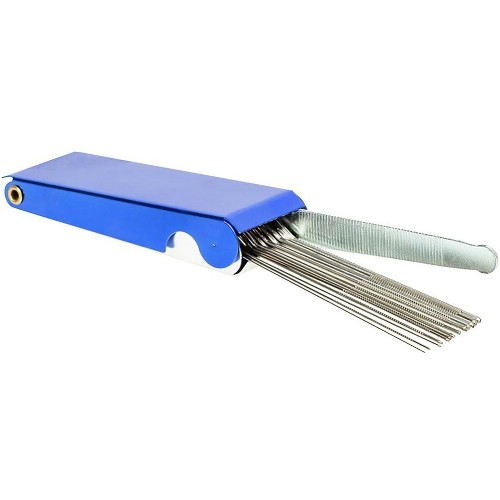

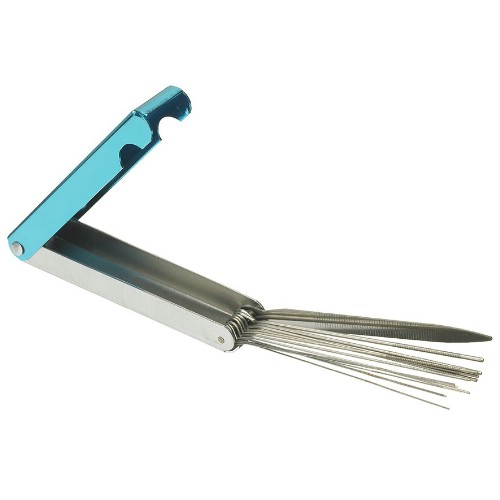

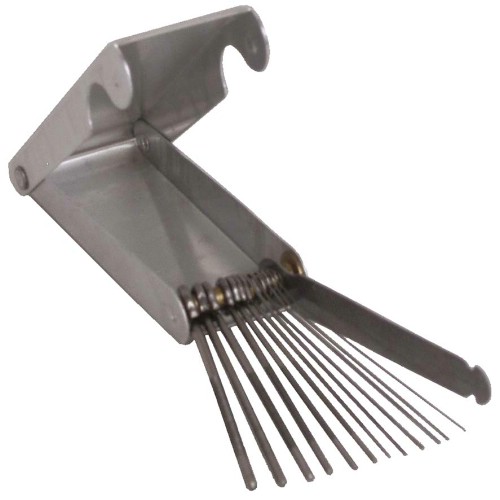

Räfflade rensnålar i praktiskt metall-etui, utformade för noggrann och effektiv rengöring av utloppskanaler i svets- och skärmunstycken.

• 13 räfflade rensnålar för precisionsrengöring
• Tillverkade för svets- och skärmunstycken
• Längd: 50 mm
• Levereras i ett tåligt metall-etui för säker och organiserad förvaring

Rensnålsats med 12 långa rensnålar i 80 mm längd, levererad i ett slitstarkt aluminiumetui för säker och smidig förvaring. En praktisk och pålitlig lösning för noggrant rengörings- och underhållsarbete.

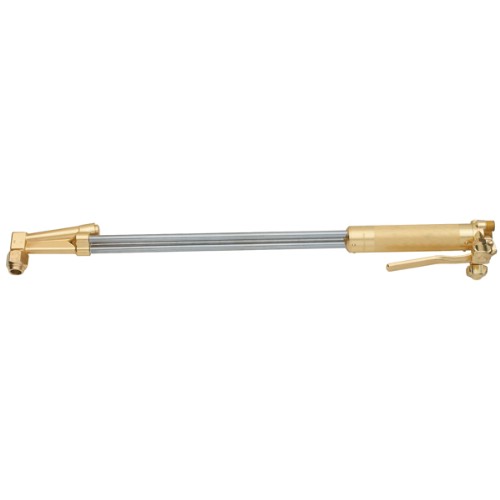

Robust och slitstark handskärbrännare för propan och oxygen, utvecklad för krävande och effektiva skärarbeten. Brännaren är särskilt lämpad för skrotskärning och kan användas för materialtjocklekar på upp till 300 mm.

• Konstruerad för tuffa arbetsmiljöer och långvarig användning
• Kapacitet för skärning i material upp till 300 mm
• Särskilt anpassad för krävande arbeten inom skrotskärning
• Kompatibel med skärmunstycken av typen NX och NFF
• Kan användas tillsammans med skärstöd och backventiler
• Uppfyller kraven enligt EN ISO 5172

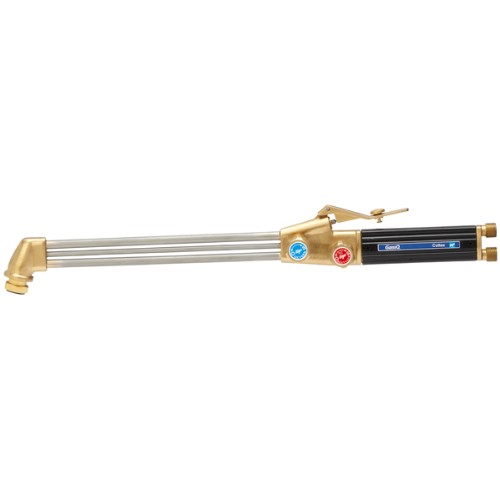

Handskärbrännare med platt handtag, utvecklad för säker och effektiv skärning enligt tryckprincip II. Brännaren är utrustad med en låsbar hävarmsventil för skäroxygen, vilket ger god kontroll och hög användarvänlighet.

• Kompatibel med flera bränngaser, inklusive acetylen och propan
• Anpassad för 3-kontätade skärmunstycken
• Kan användas tillsammans med skärstöd och backventiler
• Robust och funktionell konstruktion för tillförlitligt arbete
• Godkänd enligt EN ISO 5172

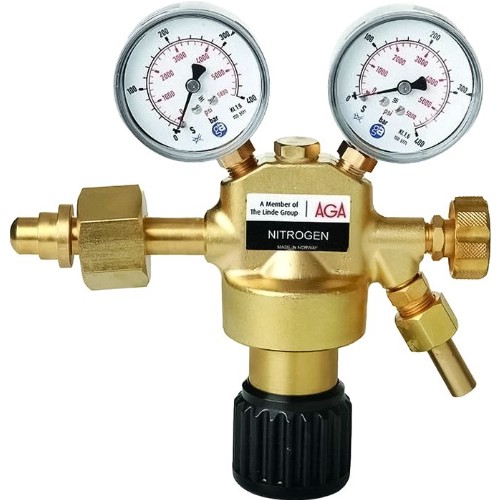

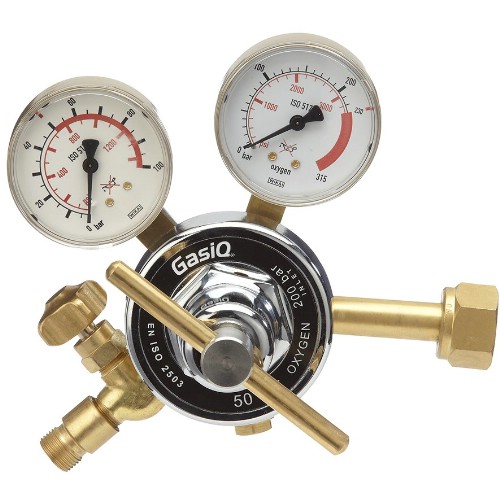

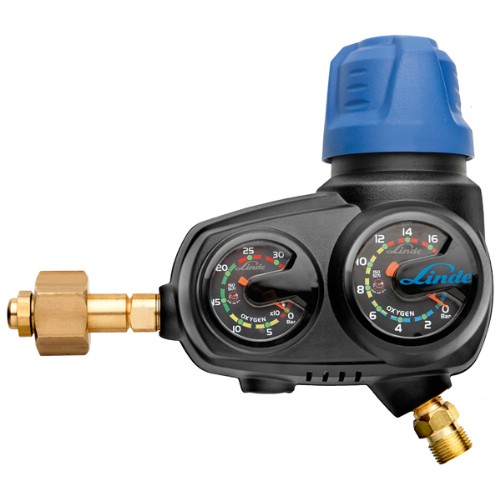

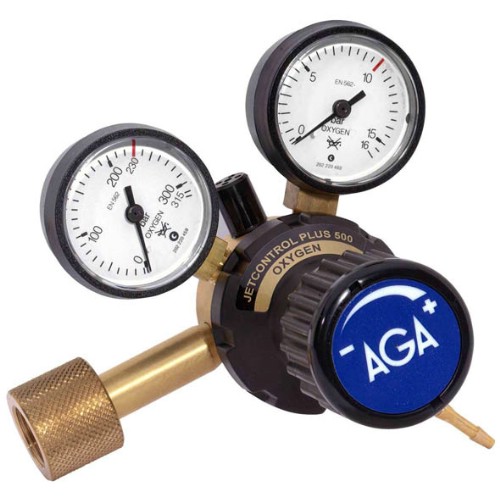

Högkvalitativ regulator med stor kapacitet, klass 3 enligt ISO 2503. Den robusta och stryktåliga konstruktionen ger pålitlig prestanda även i krävande arbetsmiljöer. Det ergonomiskt utformade reglervredet möjliggör en noggrann och smidig inställning av gasflödet.

• Robust och hållbar konstruktion för långvarig och trygg användning
• Ergonomiskt reglervred för exakt reglering av gasflödet
• Manometrar med skyddande gummihölje för ökad tålighet
• Inbyggd, förinställd säkerhetsventil för hög säkerhet
• Levereras med slangsockel för slang med 5,0/6,3 mm invändig diameter samt extra packningar
• Godkännande: Klass 3 enligt ISO 2503

Max. ingångstryck: 200 bar.
Max. arbetstryck: 10 bar.
Anslutning, inlopp: W24,32 x 14/1".
Anslutning, utlopp: G 3/8".

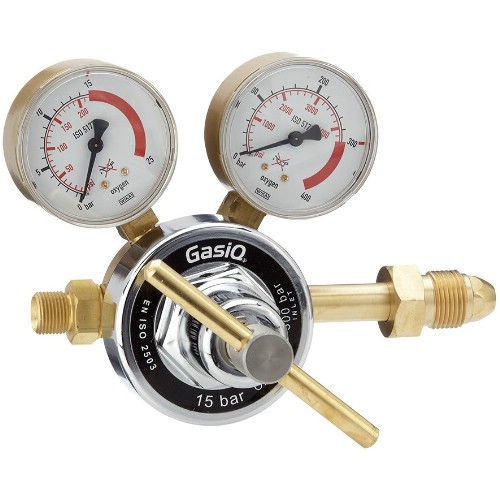

Maxex är en högkvalitativ regulator med stor kapacitet, klass 3 enligt ISO 2503. Den robusta och stryktåliga konstruktionen kombineras med ett ergonomiskt reglervred som möjliggör noggrann och smidig inställning av gasflödet.

Regulatorn är särskilt lämpad för normala till större gasflöden vid exempelvis skärning och värmning med större brännarsystem, såsom N76, S80 och Cuttex. För ökad trygghet och säkerhet är Maxex utrustad med gummiskyddade manometrar samt en inbyggd, förinställd säkerhetsventil.

• Klassificering: Klass 3 enligt ISO 2503
• Konstruktion: Robust, stryktålig och ergonomiskt utformad
• Användningsområde: Normala till större gasflöden för skärning och värmning
• Säkerhet: Gummiskyddade manometrar och inbyggd förinställd säkerhetsventil
• Leverans: Slangsockel för slang med 5,0/6,3 mm eller 6,3/8,0 mm invändig diameter

• Max. ingångstryck: 200 bar
• Max. arbetstryck: 10 bar
• Anslutning, inlopp: W21,8 x 14/1"
• Anslutning, utlopp: G3/8"

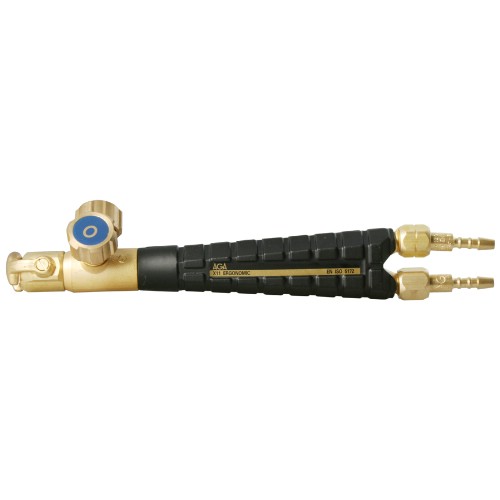

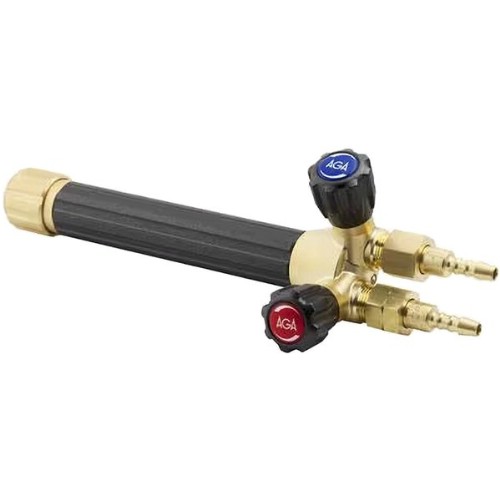

"Elga" Handtag.

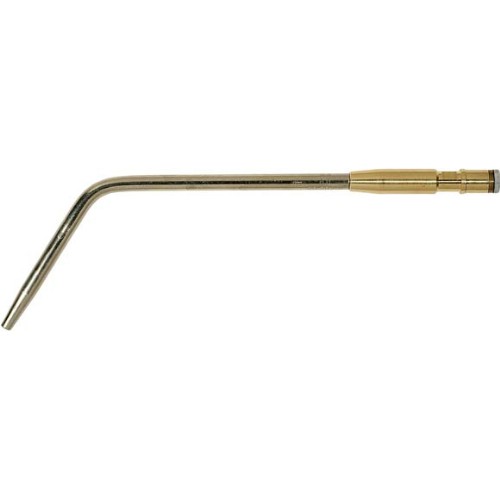

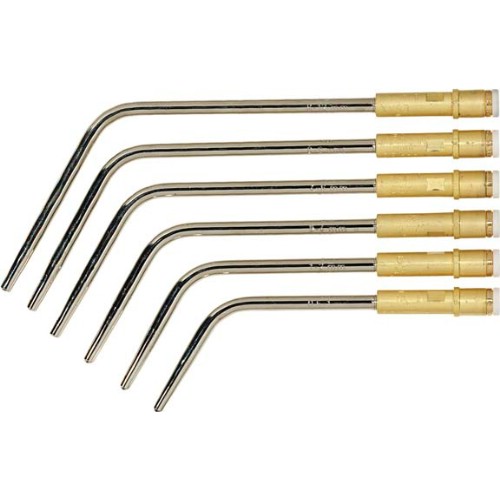

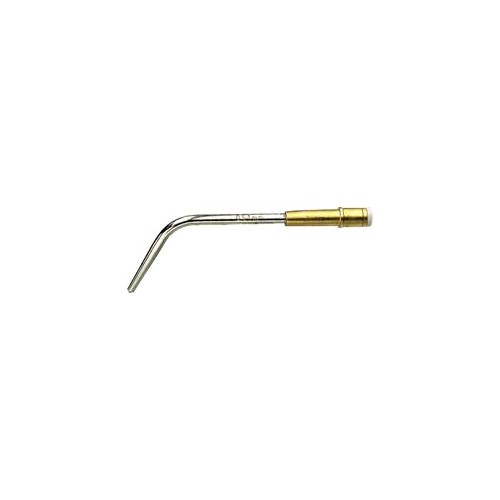

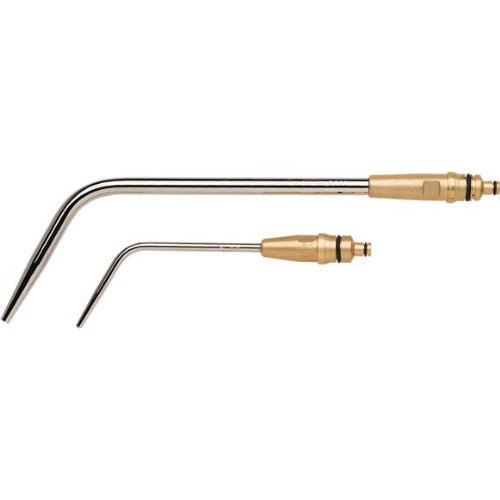

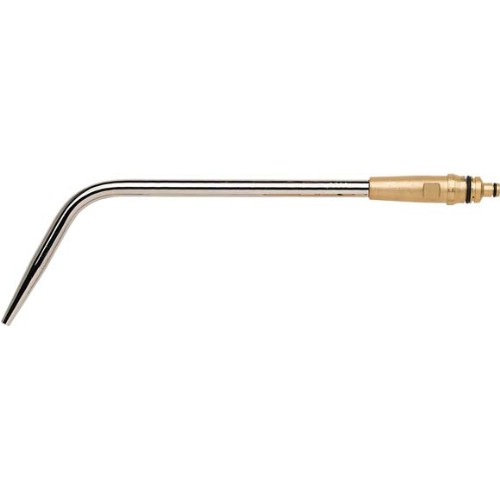

Elga – svetsinsats för D 75 Ergo och D 75 VVS

Elga svetsinsats är anpassad för modellerna D 75 Ergo och D 75 VVS och bidrar till effektiv, pålitlig och noggrann svetsning. Produkten är framtagen för att säkerställa hög kvalitet och ett professionellt resultat i krävande arbetsmiljöer.

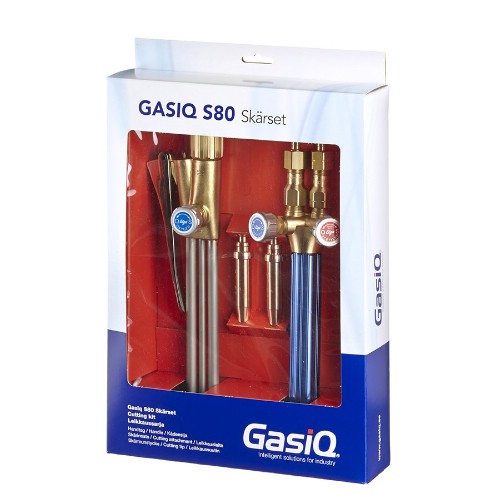

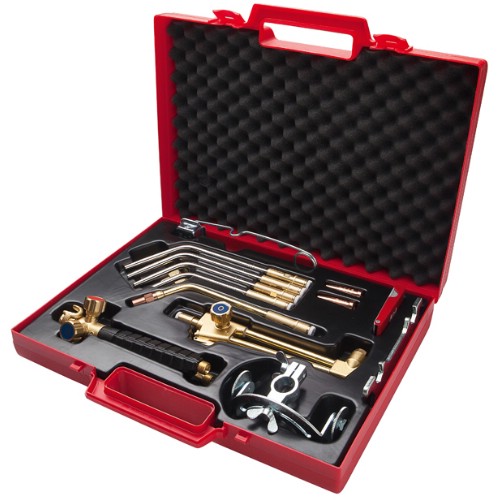

Skärsetet för S-80-systemet är en komplett och funktionell lösning för effektiv och säker skärning. Setet innehåller följande komponenter:

• Komplett handtag med backventiler
• Skärinsats med hävarm
• Munstycksfäste i 90°-utförande
• Skärmunstycken för materialtjocklekarna 10–25 mm och 25–50 mm
• Skärtabell för korrekt och noggrann användning

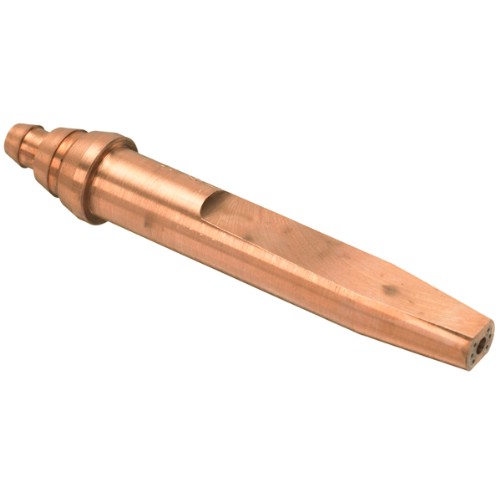

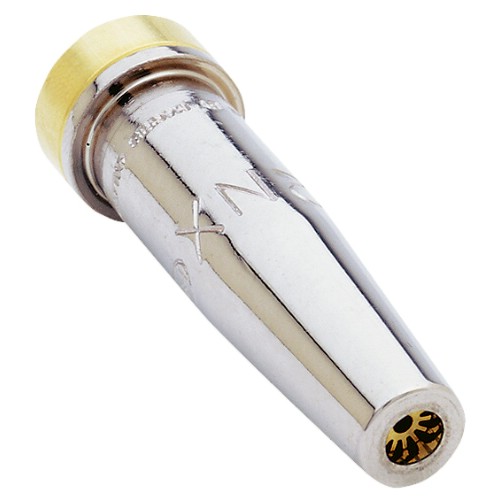

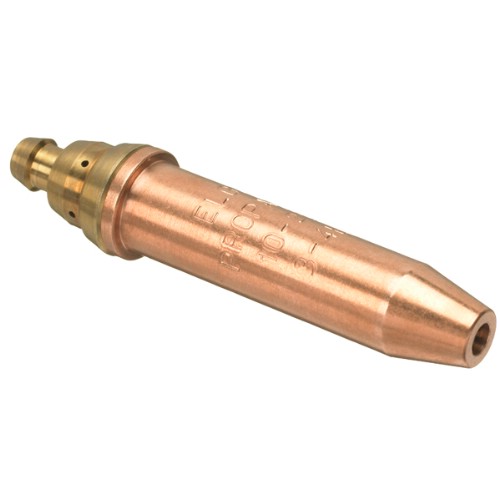

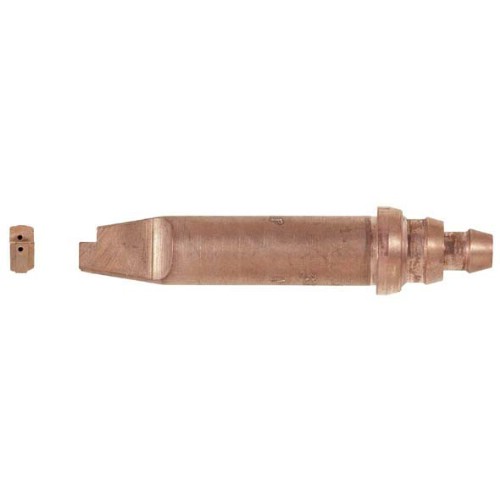

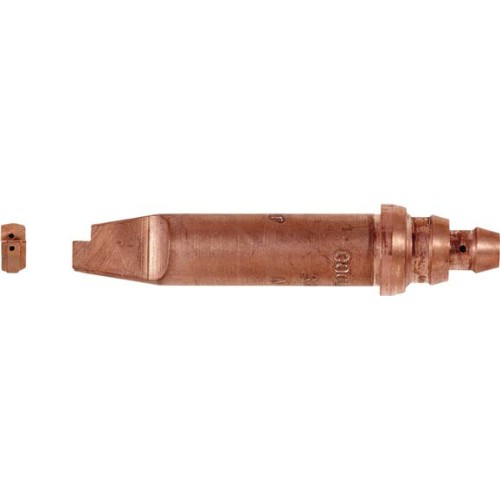

Skärmunstycke anpassat för brännare 62-5, 49-3 och S80 Injektor. Munstycket är utformat för normal förvärmning och lämpar sig särskilt väl för effektiv och tillförlitlig skrotskärning med brännare 62-5 eller Harris injektorhandskärbrännare.

• Kompatibilitet: Brännare 62-5, 49-3 och S80 Injektor
• Användningsområde: Skrotskärning med hög precision och effektivitet
• Förvärmning: Normal förvärmning
• Arbetstryck avser: Bränngas / oxygen
• Propan NX: Normal förvärmning
• Propan NFF: Extra förvärmning

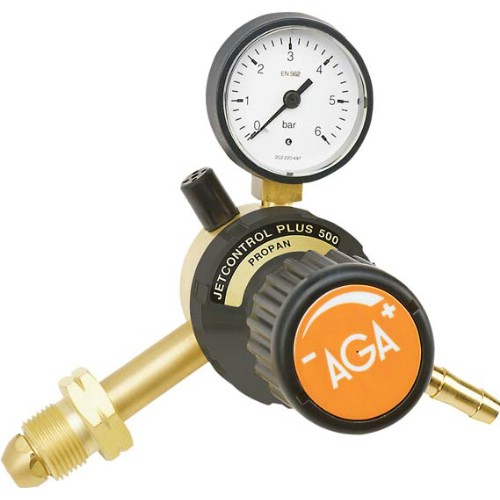

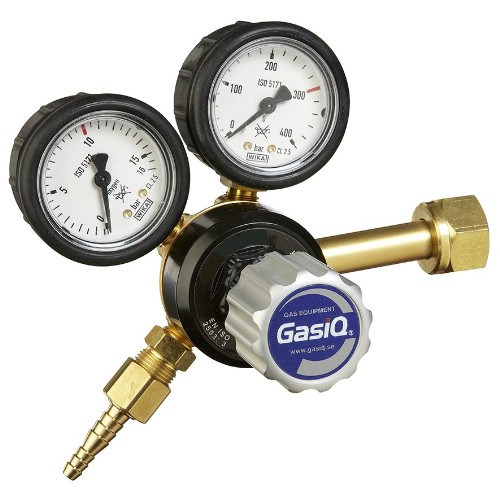

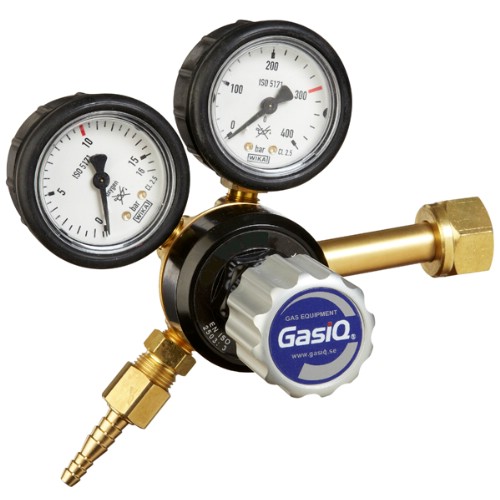

Reduktionsventil – ett kostnadseffektivt och pålitligt alternativ för skyddsgassvetsning med mindre svetsmaskiner. Regulatorn är utrustad med tydliga manometrar samt en förinställd, integrerad säkerhetsventil som bidrar till trygg och säker användning.

Levereras med slangsockel, anpassad för slangar med 5,0 respektive 6,3 mm invändig diameter.

• Maximalt ingångstryck: 200 bar
• Anslutning, inlopp: W24,32 x 14/1"
• Anslutning, utlopp: G 3/8"

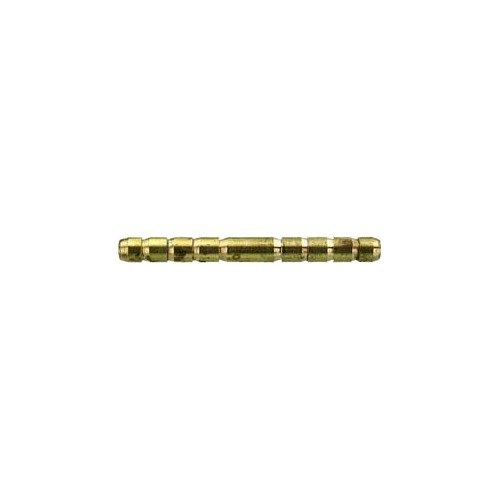

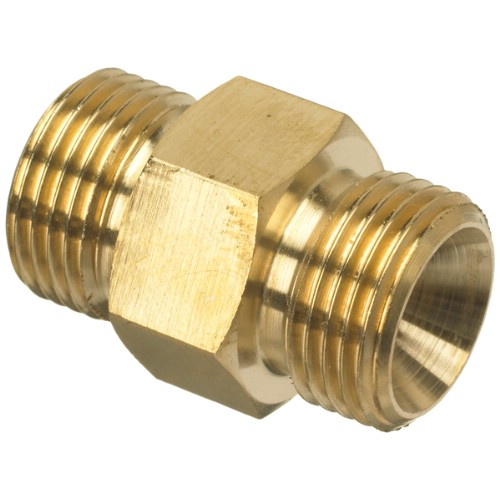

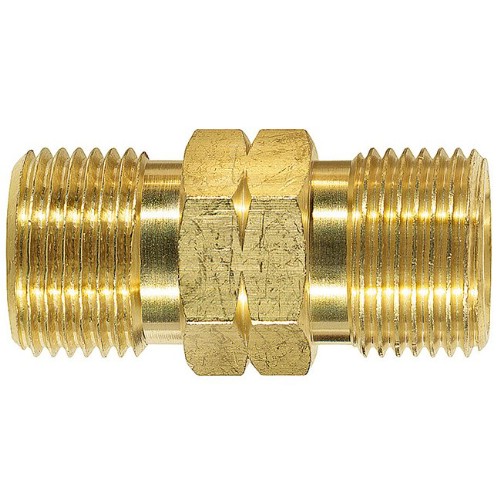

Mittstycke för delbara skarvstycken med utvändig gänga. Produkten är konstruerad för en säker, effektiv och pålitlig sammanfogning i relevanta installations- och rörsystem.

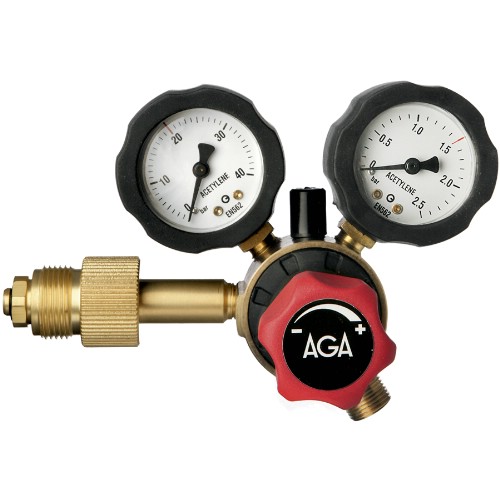

Maxex är en högkvalitativ regulator med stor kapacitet, klass 3 enligt ISO 2503. Den robusta och stryktåliga konstruktionen är utvecklad för pålitlig drift i krävande arbetsmiljöer.

Det ergonomiskt utformade reglervredet möjliggör en noggrann och smidig inställning av gasflödet. Regulatorn är särskilt väl lämpad för normala till större gasflöden vid exempelvis skärning och värmning med större brännarsystem, såsom N76, S80 och Cuttex.

• Hög kapacitet och tillförlitlig prestanda för professionell användning
• Klass 3 enligt ISO 2503
• Robust och stryktålig konstruktion för långsiktig hållbarhet
• Ergonomiskt reglervred för exakt reglering av gasflödet
• Manometrar med gummiskydd för ökad tålighet och trygghet
• Inbyggd, förinställd säkerhetsventil för hög säkerhet
• Levereras med slangsockel för slang med 5,0/6,3 mm eller 6,3/8,0 mm invändig diameter

Max ingångstryck: 40 bar
Max arbetstryck: 1,5 bar
Anslutning inlopp: G3/4" utvändig
Anslutning utlopp: G3/8" LH

Tillbehör till X11.

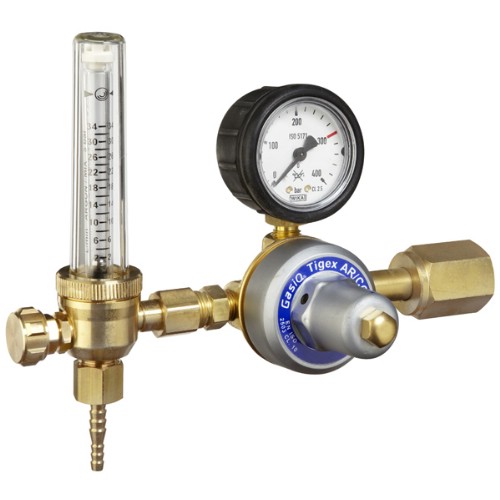

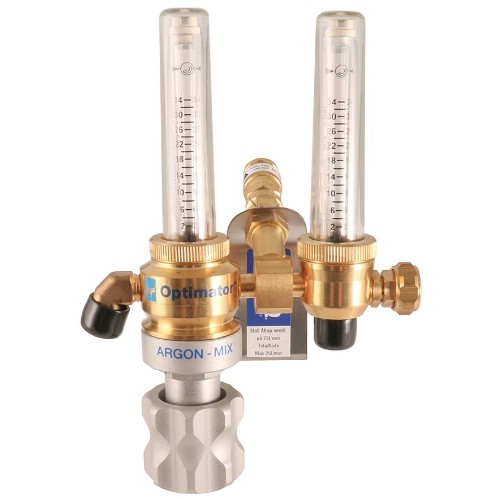

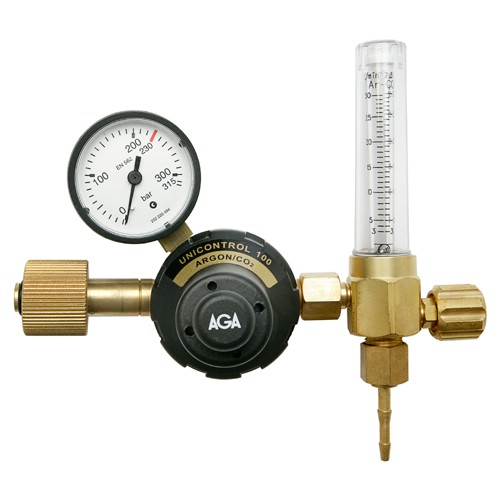

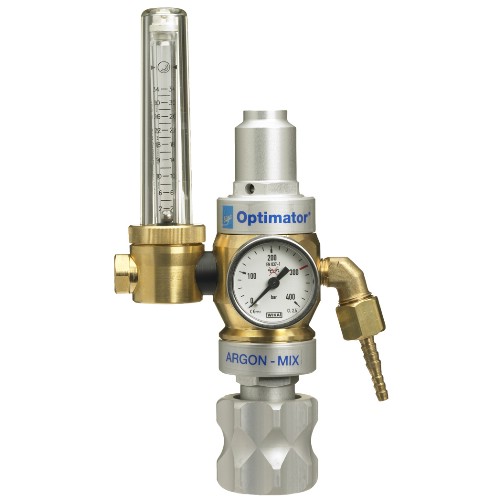

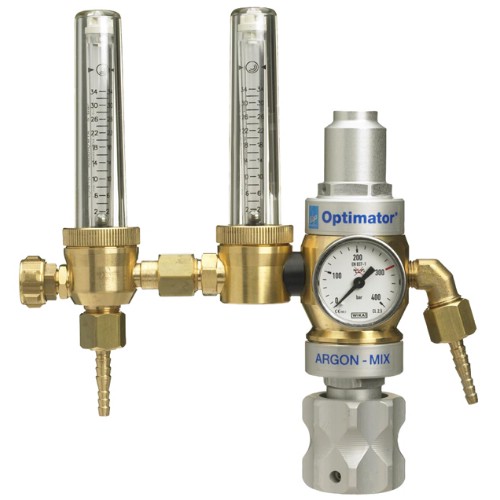

Reduceringsventil med flödesmätarrör, utvecklad för skyddsgassvetsning och rotgasskydd där en mycket noggrann och tillförlitlig avläsning av gasflödet är avgörande. Ventilen bidrar till en säker, effektiv och kontrollerad gasförsörjning vid krävande svetsarbeten.

• Inställbart, splitterfritt flödesmätarrör för exakt kontroll av gasflödet.
• Inbyggd förinställd säkerhetsventil för ökad trygghet och driftsäkerhet.

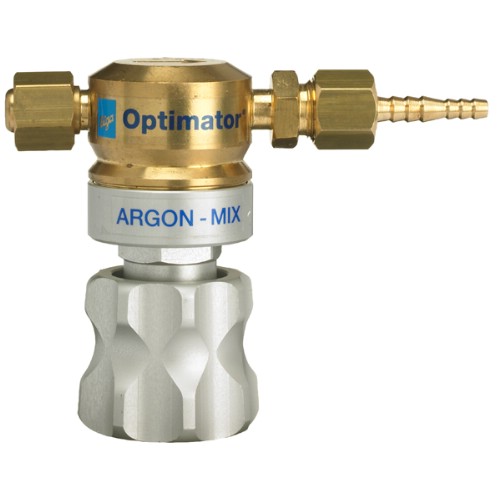

• Rekommenderas tillsammans med Gasiq Optimator® för att minska gasförbrukningen och bidra till lägre svetskostnader.
• Levereras med slangsockel för slangar med 5,0 och 6,3 mm invändig diameter.

Maximalt ingångstryck: 200 bar.
Anslutning, inlopp: W24,32 x 1/14".
Anslutning, utlopp: G 3/8".

BV 12 är en lätt och smidig backventil som inte begränsar arbetet vid gassvetsning eller användning av gasbrännare. Ventilen har ett obetydligt tryckfall och bidrar till en effektiv och driftsäker gasanvändning.

• Låg vikt för god hanterbarhet och flexibilitet i arbetet
• Påverkar inte arbetet med gassvets eller gasbrännare
• Obetydligt tryckfall för bibehållen effektivitet
• Kan användas vid arbetstryck upp till 16 bar
• Anpassad för temperaturer från -30 °C till +50 °C
• Tydligt märkt med gastyp, genomströmningsriktning, maximalt arbetstryck och tillverkare för ökad säkerhet och spårbarhet

OBS! Backventilen ersätter inte en bakslagsspärr.

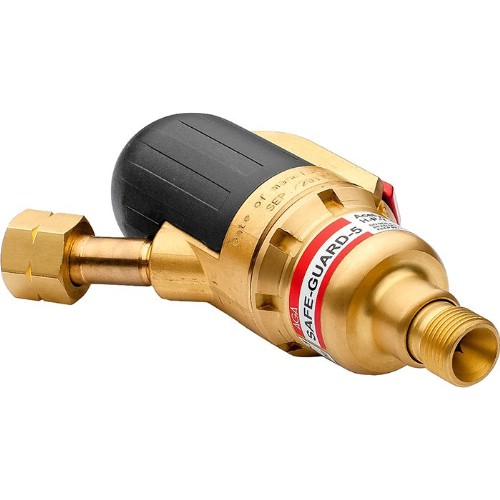

Bakslagsspärr som ger ett tillförlitligt skydd för svetsaren vid svetsning och skärning. Produkten motverkar genomgående bakslag, bakströmning och brand, vilket bidrar till en säkrare och mer effektiv arbetsmiljö.

Bakslagsspärren ska alltid användas för bränngaser och propan och rekommenderas även för oxygen. Eftersom oxygen ökar förbränningshastigheten bör en bakslagsspärr även monteras på oxygenregulatorn för ökad säkerhet.

Avsedd för följande gaser:

• Acetylen
• Hydrogen
• Propan
• Metan
• MAP-gaser
• Oxygen

Fem viktiga säkerhetsfunktioner:

• Stänger automatiskt gastillförseln vid genomgående bakslag.
• Stoppar och släcker genomgående bakslag effektivt.
• Förhindrar bakströmning för ökad trygghet och driftsäkerhet.
• Stänger gastillförseln vid överhettning, från 95 °C.
• Har en enkel och effektiv återställningsfunktion som underlättar arbetet.

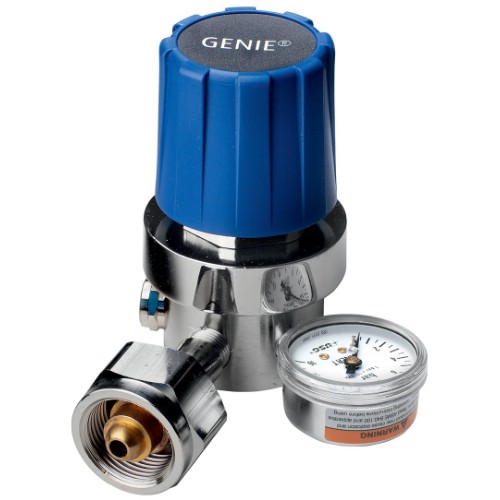

Ballongregulator av hög kvalitet, avsedd för säker och effektiv anslutning till heliumflaskor. Regulatorn möjliggör smidig fyllning av både gummiballonger och aluminiumballonger med god kontroll och pålitlig funktion.

Adapter för säker och smidig anslutning av reduceringsventil till 5-liters acetylenbehållare. Utformad för pålitlig funktion, god passform och effektiv hantering vid arbete med acetylen.

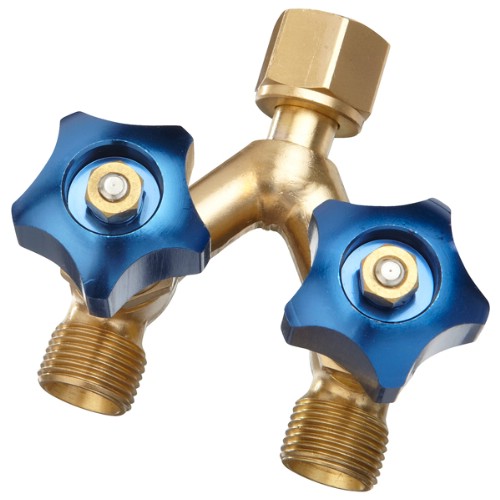

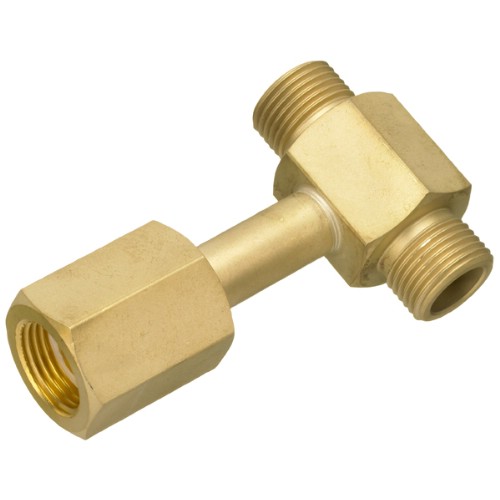

Uttag för dubbelt gasuttag från flaskregulator, utformat för säker och effektiv anslutning av två gasförbrukare.

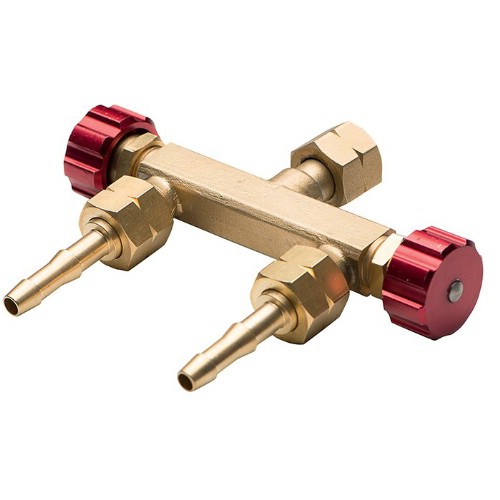

Dubbeluttag för anslutning av två gasuttag från en reduceringsventil. Produkten är utrustad med slangsocklar som passar slangar med 5,0 respektive 6,3 mm invändig diameter, vilket ger en flexibel och säker anslutning.

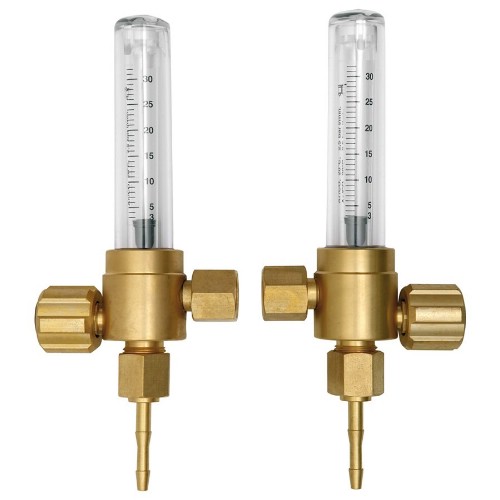

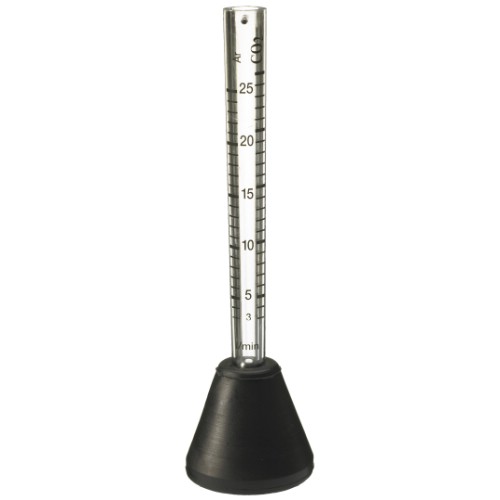

Flödesmätare för noggrann och tillförlitlig mätning av gasflödet vid svetspistolens gaskåpa. Säkerställer optimal gasförbrukning, jämn svetskvalitet och effektiv kontroll av skyddsgasen.

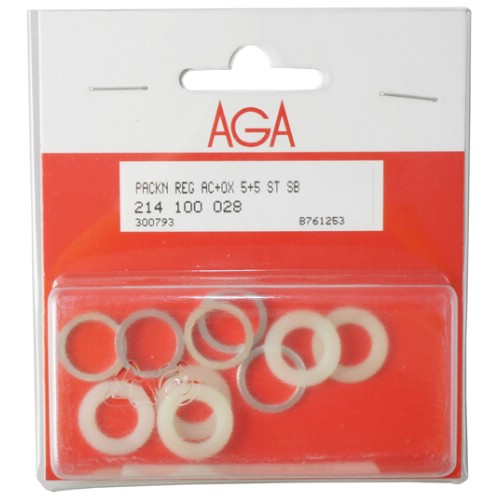

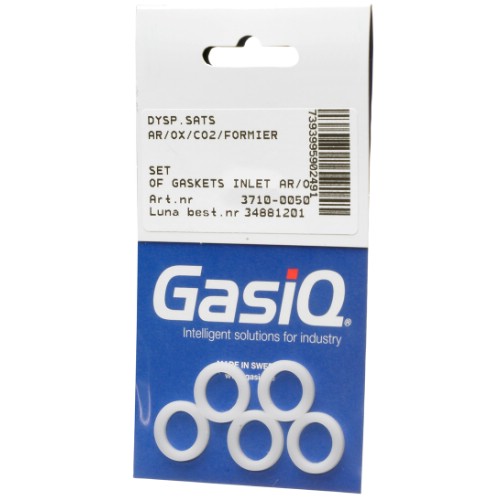

Gasflaskpackningar.

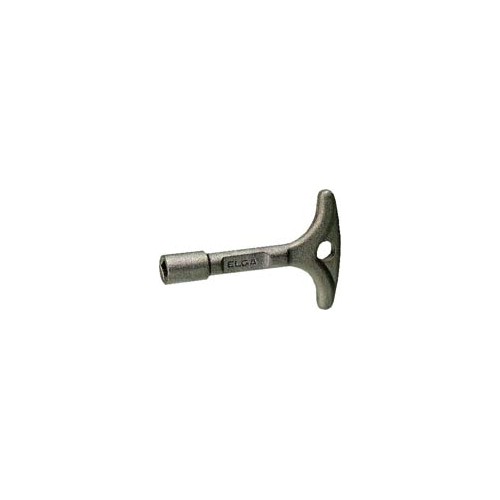

Toppnyckel för acetylengasbehållare.

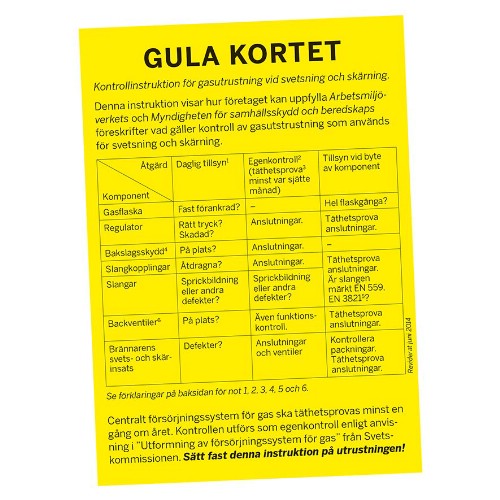

Gula kortet för gassvetsutrustning.
