Fräsverktyg HSS

Utförande: N.
Ytbehandling: Blank.
Diametertolerans: e8.
Spårutförande: 30° högerspiral, ett ändskär över centrum. (Borrande)
Skaft: Cylindriskt skaft med medbringarplan.
Användningsområde: För fräsning av kilspår med tolerans P9, samt slutna spår där en borrande fräs erfordras.
DIN 327 Form D.

Utförande: N.
Ytbehandling: Blanka.
Diametertolerans: e8.
Spårutförande: 30° högerspiral. Ett ändskär över centrum. (Borrande)
Skaft: Cylindriskt skaft med medbringarplan.
Användningsområde: För fräsning av kilspår med tolerans P9 samt slutna spår där en borrande fräs erfordras.
DIN 844K Form B.

Utförande: N.
Ytbehandling: Blanka.
Diametertolerans: e8.
Spårutförande: 30° högerspiral. Ett ändskär över centrum. (Borrande)
Skaft: Cylindriskt skaft med medbringarplan. DIN 1835 B.
Användningsområde: För högre produktivitet vid fräsning av kilspår med tolerans P9 samt slutna spår där en borrande fräs erfordras.
DIN 844 K Form B.

Utförande: N.
Ytbehandling: Blanka.
Diametertolerans: e8-h10.
Spårutförande: 30° högerspiral. Ett ändskär över centrum. (Borrande)
Skaft: Cylindriskt skaft med medbringarplan. DIN 1835 B.
Användningsområde: För högre produktivitet vid fräsning av kilspår med tolerans P9 samt slutna spår där en borrande fräs erfordras.
DIN 327 D Form B.

Utförande: HRA (Asymmetrisk spåndelare med fin rund topp).
Ytbehandling: Alcrona.
Diametertolerans: k12.
Spårutförande: 38° högerspiral. Två ändskär till centrum (borrande).
Skaft: Cylindriskt skaft med medbringarplan.
Användningsområde: För högre produktivitet vid vals-, spår- och ändplanfräsning där en borrande funktion erfordras. Spåndelaren ger lägre sidokrafter och möjliggör högre avverkning.
DIN 844K Form B.

Utförande: N.
Ytbehandling: Blanka.
Tolerans: +/- 0,130 mm.
Spårutförande: Raka spår.
Skaft: Cylindriskt skaft med medbringarplan.

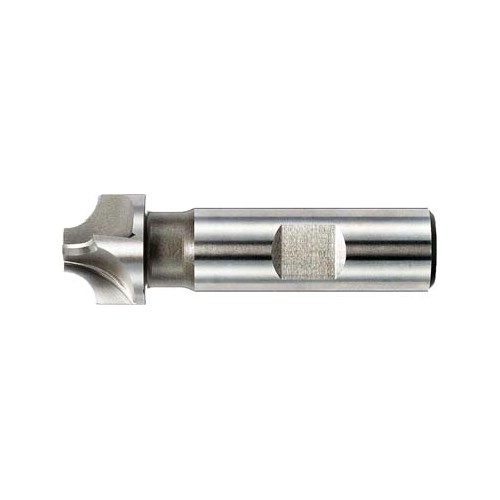

Användningsområde: För fräsning av konvexa hörnradier upp till 90°.
Dormer standard.

Utförande: N.
Ytbehandling: Blanka.
Diametertolerans: e8.
Spårutförande: 30° högerspiral. Ett ändskär över centrum. (Borrande)
Skaft: Extra långt cylindriskt skaft.
Användningsområde: För kopierfräsning samt fräsning av slutna spår där en borrande fräs erfordras.
Dormer standard.

Utförande: N.
Ytbehandling: Blanka.
Diametertolerans: e8.
Spårutförande: 30° högerspiral. Ett ändskär över centrum. (Borrande)
Skaft: Cylindriskt.
Användningsområde: För vals-, spår-, och ändplansfräsning.
Dormer standard.

Utförande: N.
Ytbehandling: TiCN (Titancarbonitrid)
Diametertolerans: e8.
Spårutförande: 30° högerspiral, ett ändskär över centrum. (Borrande)
Skaft: Cylindriskt skaft med medbringarplan.
Användningsområde: För högre produktivitet vid fräsning av kilspår med tolerans P9, samt slutna spår där en borrande fräs erfordras.
DIN 327 Form D.

Utförande: N.
Ytbehandling: Blanka.
Diametertolerans: e8.
Spårutförande: 30° högerspiral. Ett ändskär över centrum. (Borrande)
Skaft: Cylindriskt skaft med medbringarplan.
Användningsområde: För fräsning av kilspår med tolerans P9, samt slutna spår där en borrande fräs erfordras.
DIN 844 L Form D.

Utförande: N.
Ytbehandling: TiCN (Titancarbonitrid)
Diametertolerans: e8.
Spårutförande: 30° högerspiral, ett ändskär över centrum. (Borrande)
Skaft: Cylindriskt skaft med medbringarplan.
Användningsområde: För högre produktivitet vid fräsning av kilspår med tolerans P9 samt slutna spår där en borrande fräs erfordras.
DIN 844K Form B.

Utförande: W.
Ytbehandling: Blanka.
Diametertolerans: e8.
Spårutförande: 40° högerspiral. Ett ändskär över centrum. (Borrande)
Skaft: Cylindriskt skaft med medbringarplan.
Användningsområde: För fräsning av kilspår med tolerans P9 i aluminium.
DIN 844K Form B.

Utförande: N.
Ytbehandling: TiCN (Titancarbonitrid)
Diametertolerans: k10.
Spårutförande: 30° högerspiral. (Borrande)
Skaft: Cylindriskt skaft med medbringarplan.
Användningsområde: För högre produktivitet vid vals-, spår- och ändplanfräsning i stål och gjutjärn.
DIN 844K Form B.

Utförande: N.
Ytbehandling: Blanka.
Diametertolerans: k10.
Spårutförande: 30° högerspiral. (Borrande)
Skaft: Cylindriskt skaft med medbringarplan.
Användningsområde: För vals-, spår- och ändplanfräsning i stål och gjutjärn.
DIN 844K Form B.

Utförande: N.
Ytbehandling: Blanka.
Diametertolerans: k10.
Spårutförande: 30° högerspiral. (Borrande)
Skaft: Cylindriskt skaft med medbringarplan.
Användningsområde: För vals-, spår- och ändplanfräsning i stål och gjutjärn.
DIN 844L Form B.

Utförande: N.
Ytbehandling: TiCN (Titancarbonitrid).
Diametertolerans: k10.
Spårutförande: 30° högerspiral. (Borrande)
Skaft: Cylindriskt skaft med medbringarplan.
Användningsområde: För högre produktivitet vid vals,- spår- och ändplanfräsning i stål och gjutjärn.
DIN 844L Form B.

Utförande: N.
Ytbehandling: Blanka.
Diametertolerans: k10.
Spårutförande: 45° högerspiral. Två ändskär till centrum. (Borrande)
Skaft: Cylindriskt skaft med medbringarplan.
Användningsområde: För vals-, spår- och ändplanfräsning i stål och gjutjärn där en borrande fräs erfordras.
DIN 844K Form B.

Utförande: N.
Ytbehandling: Blanka.
Diametertolerans: e8.
Spårutförande: 30° högerspiral. Ett ändskär över centrum. (Borrande)
Skaft: Cylindriskt skaft med medbringarplan.
Användningsområde: För vals-, spår-, och ändplansfräsning.
DIN 844L Form B.

Utförande: N
Ytbehandling: Alcrona.
Diametertolerans: e8.
Spårutförande: 30° högerspiral. Ett ändskär över centrum. (Borrande)
Skaft: Cylindriskt skaft med medbringarplan. DIN 1835 B.
Användningsområde: För högre produktivitet vid fräsning av kilspår med tolerans P9 samt slutna spår där en borrande fräs erfordras.
DIN 844 K Form B.

Utförande: N.
Ytbehandling: Alcrona.
Diametertolerans: e8-h10.
Spårutförande: 30° högerspiral. Ett ändskär över centrum. (Borrande)
Skaft: Cylindriskt skaft med medbringarplan. DIN 1835B.
Användningsområde: För högre produktivitet vid fräsning av kilspår med tolerans P9 samt slutna spår där en borrande fräs erfordras.
DIN 327 D Form B.

Utförande: NF (Spåndelare med plan topp).
Ytbehandling: Blanka.
Diametertolerans: k12.
Spårutförande: 30° högerspiral. (Ej borrande)
Skaft: Cylindriskt skaft med medbringarplan.
Användningsområde: För vals-, spår,- och ändplanfräsning. Spåndelaren ger lägre sidokrafterna och möjliggör högre avverkning.
DIN 844K Form B.

Utförande: NR (Spåndelare med rund topp).
Ytbehandling: Blanka.
Diametertolerans: k12.
Spårutförande: 35° högerspiral. Två ändskär till centrum. (Borrande)
Skaft: Cylindriskt skaft med medbringarplan.
Användningsområde: För vals-, spår- och ändplanfräsning. Spåndelaren ger lägre sidokrafter och möjliggör högre avverkning.
DIN 844K Form B.

Utförande: NF (Spåndelare med plan topp).
Ytbehandling: TiCN (Titancarbonitrid).
Diametertolerans: k12.
Spårutförande: 30° högerspiral. (Ej borrande)
Skaft: Cylindriskt skaft med medbringarplan.
Användningsområde: För högre produktivitet vid vals-, spår- och ändplanfräsning. Spåndelaren ger lägre sidokrafter och möjliggör högre avverkning.
DIN 844K, Form B.

Utförande: HRA (Asymmetrisk spåndelare med fin rund topp).
Ytbehandling: Alcrona.
Diametertolerans: k12.
Spårutförande: 35° högerspiral. Två ändskär till centrum (borrande).
Skaft: Cylindriskt skaft med medbringarplan.
Användningsområde: För högre produktivitet vid vals-, spår- och ändplanfräsning. Spåndelaren ger lägre sidokrafter och möjliggör högre avverkning.
DIN 844K Form B.

Utförande: HRA (Asymmetrisk spåndelare med fin rund topp).
Ytbehandling: Alcrona.
Diametertolerans: k12.
Spårutförande: 35º högerspiral, två ändskär till centrum (borrande).
Skaft: Cylindriskt skaft med medbringarplan.
Användningsområde: För högre produktivitet vid vals-, spår- och ändplanfräsning. Spåndelaren ger lägre sidokrafter och möjliggör högre avverkning.
DIN 844L Form B.

Utförande: N.
Ytbehandling: Alcrona.
Diametertolerans: k10.
Spårutförande: 45° högerspiral. Två ändskär till centrum. (Borrande)
Skaft: Cylindriskt skaft med medbringarplan.
Användningsområde: För högre produktivitet vid vals-, spår- och ändplanfräsning i stål och gjutjärn där en borrande fräs erfordras.
DIN 844K Form B.

Utförande: NRA (Asymmetrisk spåndelare med grov rund topp).
Ytbehandling: Alcrona.
Diametertolerans: k12.
Spårutförande: 35° högerspiral. Två ändskär till centrum. (Borrande)
Skaft: Cylindriskt skaft med medbringarplan.
Användningsområde: För högre produktivitet vid vals-, spår- och ändplanfräsning där en borrande funktion erfordras. Spåndelaren ger lägre sidokrafter och möjliggör högre avverkning.
DIN 844K Form B.

Utförande: NRA (Asymmetrisk spåndelare med grov rund topp).
Ytbehandling: Alcrona.
Diametertolerans: k12.
Spårutförande: 35° högerspiral.
Skaft: Cylindriskt skaft med medbringarplatta.
Användningsområde: Vibrations dämpande.
DIN 844L, Form B.

Utförande: N.
Ytbehandling: Blanka.
Diametertolerans: e8.
Spårutförande: 30° högerspiral. Två ändskär till centrum. (Borrande)
Skaft: Cylindriskt skaft med medbringarplan.
Användningsområde: För fräsning av formdetaljer och spår där man önskar en radie i botten.
DIN 327 Form D.

Utförande: N.
Ytbehandling: Blanka.
Diametertolerans: e8.
Spårutförande: 30° högerspiral. Två ändskär till centrum. (Borrande)
Skaft: Cylindriskt skaft med medbringarplan.
Användningsområde: För fräsning av formdetaljer och spår där man önskar en radie i botten.
DIN 844K Form B.

Utförander: 15° sick-sack skär, 3-sidiga.
Diametertoleranser: js16.
Ytbehandling: Blanka.
Användningsområde: För fräsning av smala och djupa spår.
DIN 1837.

Tänder: Raka.
Ytbehandling: Blanka.
Användningsområde: För slitsfräsning eller kapning.
DIN 1838, utförande A.

Tänder: Raka.
Ytbehandling: Blanka.
Användningsområde: För slitsfräsning eller kapning.
DIN 1837, utförande A.

Utförande: N.
Ytbehandling: Blanka.
Diametertoleranser: Skärdiameter d11. Bredd d11.
Spårutförande: Med sick-sack skär.
Skaft: Cylindriskt skaft med medbringarplan och gänga.
Användningsområde: För fräsning av T-spår enligt DIN 650 / SMS 596.
DIN 851.

Utförande: N.
Ytbehandling: Blanka.
Diametertolerans: Skärdiameter h11. Bredd e8.
Spårutförande: Sick-sack skär.
Skaft: Cylindriskt skaft med medbringarplan och gänga.
Användningsområde: För fräsning av spår för woodruff-kilar.
DIN 850 B.

Utförande: N.
Ytbehandling: Blanka.
Diametertolerans: js16.
Spårutförande: Raka spår.
Skaft: Cylindriskt skaft med medbringarplan.
Användningsområde: För fräsning av vinkelspår och laxslider.
DIN 1833 / A.

Utförande: N (Släta skär).
Diametertolerans: js11.
Breddtolerans: k16.
Spårutförande: 30° högerspiral.
Ytbehandling: Blanka.
Användningsområde: För planfräsning i stål.
DIN 1880.

Utförande: NR (Spåndelare med rund topp).
Diametertolerans: js14.
Spårutförande: 30° högerspiral.
Ytbehandling: Blanka.
Användningsområde: För planfräsning i stål.
DIN 1880.

Utförande: N.
Diametertolerans: js11.
Spårutförande: 30° högerspiral.
Ytbehandling: TiCN (Titancarbonitrid).
Användningsområde: För högre produktivitet vid planfräsning i stål.
DIN 1880.

Utförande: N.
Ytbehandling: Alcrona.
Diametertolerans: e8, undermåttsfräsar h10.
Spårutförande: 30° högerspiral. Ett ändskär över centrum. (Borrande)
Skaft: Cylindriskt skaft med medbringarplan.
Användningsområde: För fräsning av kilspår med tolerans p9 samt slutna spår där en borrande fräs erfordras.
DIN 327 Form D.
