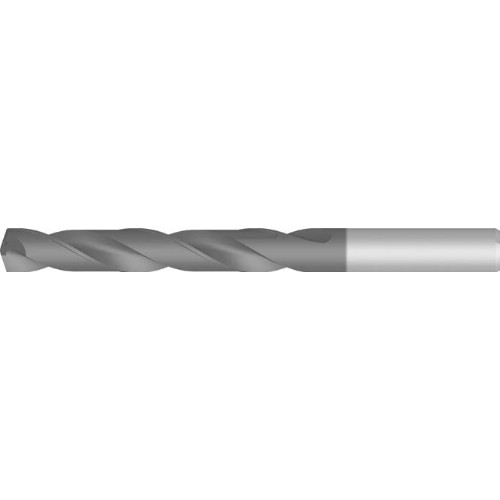

Borr HM

Hårdmetallborr som i första hand är konstruerade för att avlägsna avbrutna gängtappar, härdade bultar, etc. Kan även användas för borrning i andra svåra material, som t.ex. kokillhärdat gjutjärn, stellit och glas.
Den extra negativa geometrin genererar en hög arbetstemperatur och glödgar tappen. Omslipningsbar. Ingen skärvätska erfordras.
Används med maskiner med stabil spindel som FMS (flexible machining system), fleroperationsmaskiner, NC och NC-svarvar, CNC, automatsvarvar, support- och revolversvarvar samt fräsmaskiner.

Spårutförande: Höger normalspiral.
Spetsvinkel: 120° 4-fasettslipning.
Hårdmetallsort: K10 Micrograin.
Ytbehandling: Blanka.
Användningsområde: För allmänna borrningsarbeten i hårda material. Borrdjup upp till 4 x diametern.
DIN 338 RN / BS328 / ISO235.

Spårutförande: Höger normalspiral.
Spetsvinkel: 120° 4-fasettslipning.
Hårdmetallsort: K10 Micrograin.
Ytbehandling: Blanka.
Användningsområde: För allmäna borrningsarbeten i hårda material. Borrdjup upp till 2,5 x diametern.
DIN 6539

Spårutförande: Höger, normalspiral.
Borrdjup: 3 x D.
Spetsvinkel: 140°.
Fäste: DIN 6535HA utan spännplatta = Cyl. Skaft.
Hårdmetallsort: K10 Micrograin.
Ytbehandling: TiAIN
Användningsområde: Högproduktiva hårdmetallborrar för bearbetning i de flesta matrial.
DIN 6537K.

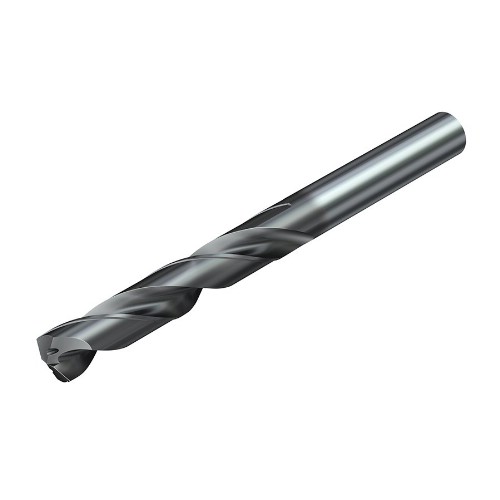

Solid hårdmetallborr.
Spårutförande: Höger
Spetsvinkel: 140°
Ytbehandling: PVD TIALN
Håltolerans: H9
Borrdjup: 3-5xD
Sort: GC34
Substrat: HC
Skaft: DIN6535-HA
Skaftdiametertolerans: h6
DIN 6537 L

Spårutförande: Högerspiral, större än standard.
Spetsvinkel: 130° specialspets, konvexa huvudeggar.
Hårdmetallsort: K10 Micrograin.
Ytbehandling: TiN (Titannitrid).
Användningsområde: Högproduktiva hårdmetallborrar för de flesta material. Precisionshål, borrdjup upp till 2,5 x diametern.
DIN 6539

Borr HM med invändig kylkanal.
Spårutförande: Höger, normalspiral, invändig kylning.
Borrdjup: Spetsvinkel: 140°
Fäste: DIN 6535HA utan spännplatta = Cyl. Skaft
Hårdmetallsort: K10 Micrograin
Ytbehandling: TiAIN
Användningsområde: Högproduktiva hårdmetallborrar med kylkanaler för bearbetning i de flesta material.
DIN 6537L

Spårutförande: Höger, normalspiral.
Borrdjup: <5 x D
Spetsvinkel: 140°.
Fäste: DIN 6535HA utan spännplatta = Cyl. Skaft.
Hårdmetallsort: K10 Micrograin.
Ytbehandling: TiAIN
Användningsområde: Högproduktiva hårdmetallborrar för bearbetning i de flesta material.
DIN 6537L.

Spårutförande: Höger, normalspiral. Invändig kylning.
Borrdjup: 3 x D.
Spetsvinkel: 140°.
Fäste: DIN 6535HA utan spännplatta = Cyl. Skaft.
Hårdmetallsort: K10 Micrograin.
Ytbehandling: TiAIN
Användningsområde: Högproduktiva hårdmetallborrar med kylkanaler för bearbetning i de flesta matrial. Fäste: DIN 6537K.

Djuphålsborr HM med invändig kylkanal.
Spårutförande: Höger, Invändig kylning, CTW
Borrdjup: 8 x D Spetsvinkel: 140°
Fäste: DIN 6535HA utan spännplatta = Cyl. Skaft
Hårdmetallsort: K10 Micrograin
Ytbehandling: TiAIN
Användningsområde: Högproduktiva hårdmetallborrar med kylkanaler för bearbetning i de flesta material. Med patenterad djuphålsgeometri.
Dormer standard

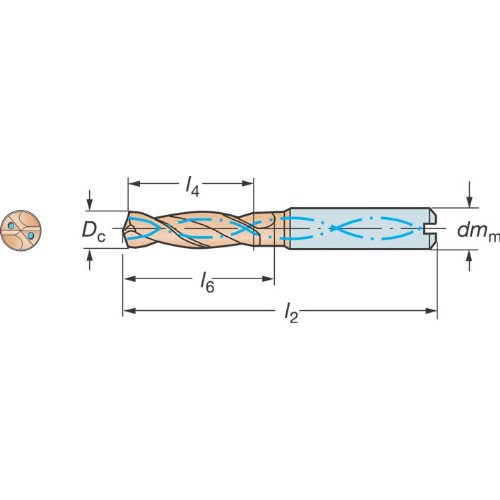

Solida hårdmetallborrar
Cylindriskt skaft
Invändig skärvätsketillförsel
2-3xDc

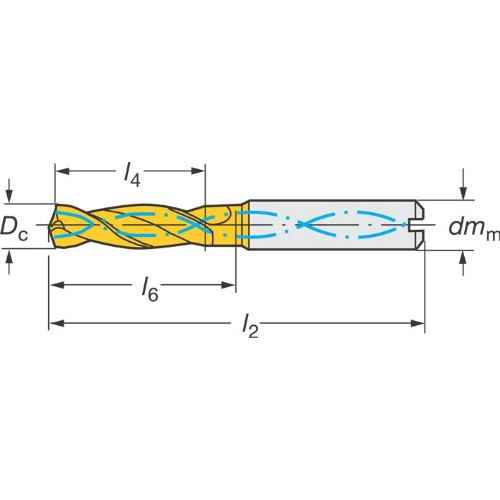

Solida hårdmetallborrar
Cylindriskt skaft
Utvändig skärvätsketillförsel
2-3xDc

Solida hårdmetallborrar
Cylindriskt skaft
Invändig skärvätsketillförsel
6-7xDc

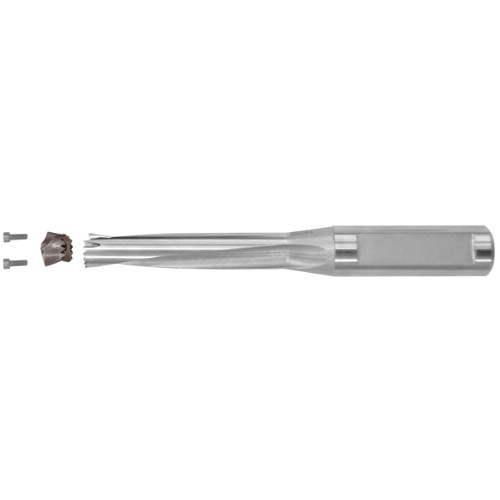

Borr med utbytbar borrkrona.
Spårutförande: Höger.
Spetsvinkel:140°.
Hårdmetallsort: Micrograin.
Ytbehandling: Ti-phon.
Användningsområde: Hög produktivitet över ett brett materialspektra, inklusive kolstål, legerat stål, rostfria stål, titan, nickel och gjutjärn.

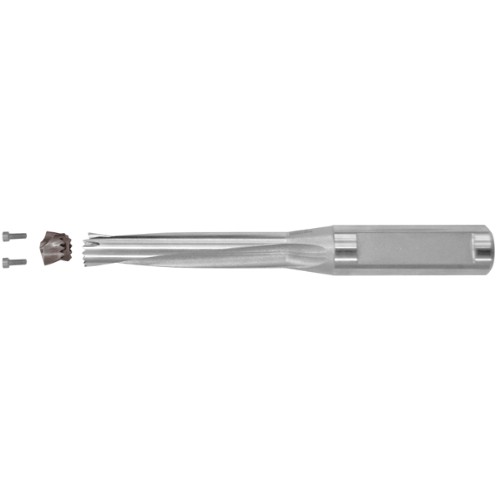

Borr med utbytbar borrkrona.
Spårutförande: Höger.
Spetsvinkel:140°.
Hårdmetallsort: Micrograin.
Ytbehandling: Ti-phon.
Användningsområde: Hög produktivitet över ett brett materialspektra, rostfria stål och gjutjärn.

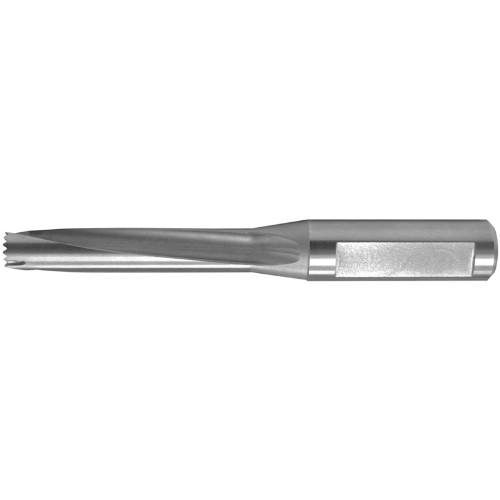

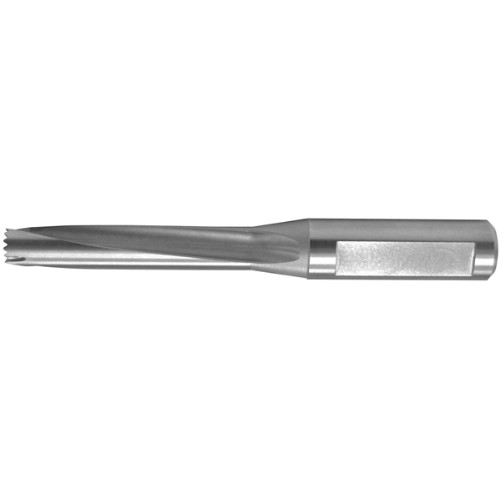

Verktygsmaterial: HSS.
Riktning: Höger.
Ytbehandling: Blank.
Användningsområde: Borrkropp Hydra, extra korta borr. För borrdjup upp till 3 X D, invändig kylning.
Fyra skruvar och en skruvmejsel medföljer varje borrkropp.
Dormer standard.

Verktygsmaterial: HSS.
Riktning: Höger.
Ytbehandling: Blank.
Användningsområde: Borrkropp Hydra, korta borr. För borrdjup upp till 5 X D, invändig kylning.
Fyra skruvar och en skruvmejsel medföljer varje borrkropp.
Dormer standard.

Verktygsmaterial: HSS.
Riktning: Höger.
Ytbehandling: Blank.
Användningsområde: Borrkropp Hydra, långa borr. För borrdjup upp till 8 X D, invändig kylning.
Fyra skruvar och en skruvmejsel medföljer varje borrkropp.
Dormer standard.

Spårutförande: Högerspiral
Spetsvinkel: 120° med 60° försänkningsvinkel
Ytbehandling: Blank

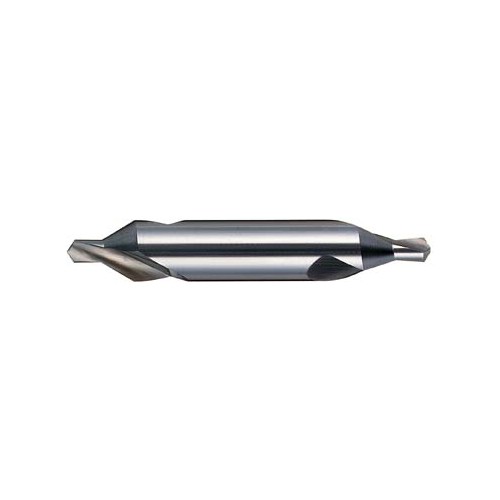

Användningsområde: För borrning av dubbhål i hårda och slitande material.
DIN 333 A BS 328 / ISO 235

Spårutförande: Höger normalspiral.
Spetsvinkel: 120° 4-fasettslipning t.o.m. 10 mm, 120° konmantelslipning över 10 mm.
Hårdmetallsort: K10 Micrograin.
Ytbehandling: Blanka.
Användningsområde: För noggrann centrering av hål före borrning.
Dormer standard.

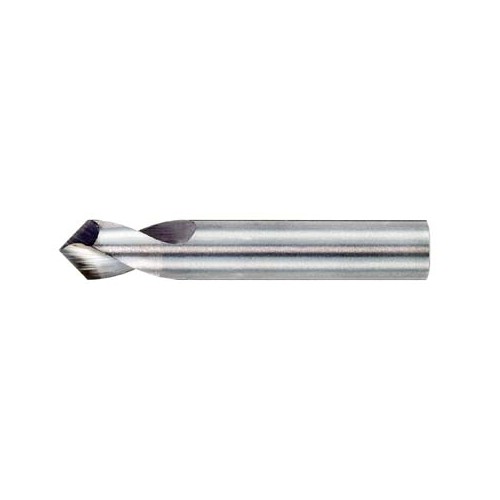

Spårutförande: Höger normalspiral.
Spetsvinkel: 90° 4-fasettslipning t.o.m. 10 mm, 90° konmantelslipning över 10 mm.
Hårdmetallsort: K10 Micrograin.
Ytbehandling: Blanka.
Användningsområde: För noggrann centrering av hål före borrning.
Dormer standard.

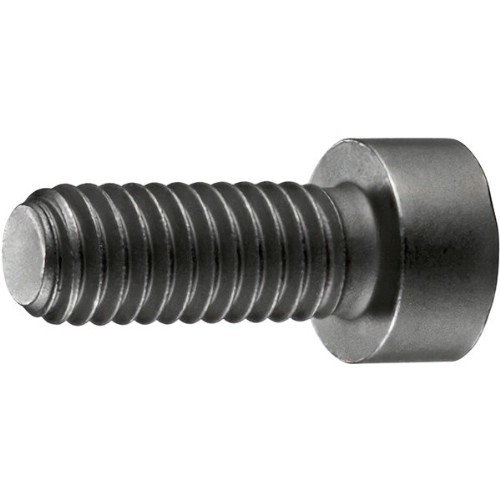

Reservskruv och skruvmejsel för att montera Hydra borrkrona på borrkropp.

Spårutförande: Högerspiral, större än standard.
Spetsvinkel: 130° specialspets, konvexa huvudeggar.
Hårdmetallsort: K10 Micrograin.
Ytbehandling: TiN (Titannitrid).
Användningsområde: Högproduktiva hårdmetallborrar för de flesta material. Precisionshål, borrdjup upp till 4 x diametern.
DIN 338 R / BS 328 / ISO 235.
